Цитата(Clerick @ 13.05.2006 22:31)
Разность потенциалов между центральной точкой и верхней, и разность потенциалов между центральной точкой и нижней равны (выделены на рис.красным цветом), следовательно имеем полное право центральный узел разделить.
Ответ верный, действительно можно. Но объяснение немного некорректное (а почему, например, рассматриваются именно эти точки, а не те, что справа..). Правильнее будет ..

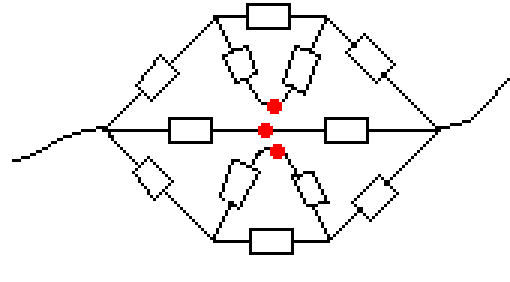

1. .. либо вычислить потенциалы красных точек на уже разорманной цепи:
Нажмите для просмотра прикрепленного файла - и убедиться, что они имеют равный потенциал;
2. .. либо чуть-чуть изменить рисунок схемы, добавив зеленые провода (можно повесить на их любые сопротилвения)
Нажмите для просмотра прикрепленного файла - и выяснить, что ток по ним не течет.
По сути, второй метод эквивалентен первому, но прибавляет наглядности. Если ток не течет, то ясно, что их можно не только разорвать (то есть вставить бесконечно большие резисторы), но и вставить туда, что душе угодно (в частности, сделав схему асимметричной).
