compiler
Добрый день!
есть программка которая должна отрисовывать 5 прямоугольников в вертикальном положении через небольшое расстаяние, но она не работает:(
uses Graph;
function init:integer;
var
grDriver: Integer;
grMode: Integer;
begin
grDriver := Detect;
InitGraph(grDriver, grMode, '');
init := GraphResult;
end;

procedure dr;
var
i:integer;
x1,x2,y1,y2,k:integer;
begin
ClearViewPort;
k:=round ((GetMaxY / 200));//отступ
x2:=round (GetMaxX*(2/3));
x1:=round (GetMaxX*(1 / 3));
for i:=1 to 5 do begin
y1:=round ((GetMaxY / 9)*(1+i) -k);
y2:=round ((GetMaxY/9)*(1+ 2*i ));
Rectangle(X1,Y1,X2,Y2);
end;
end;

begin
if init = grOk then begin
Dr;
Readln;
CloseGraph;
end;
end.

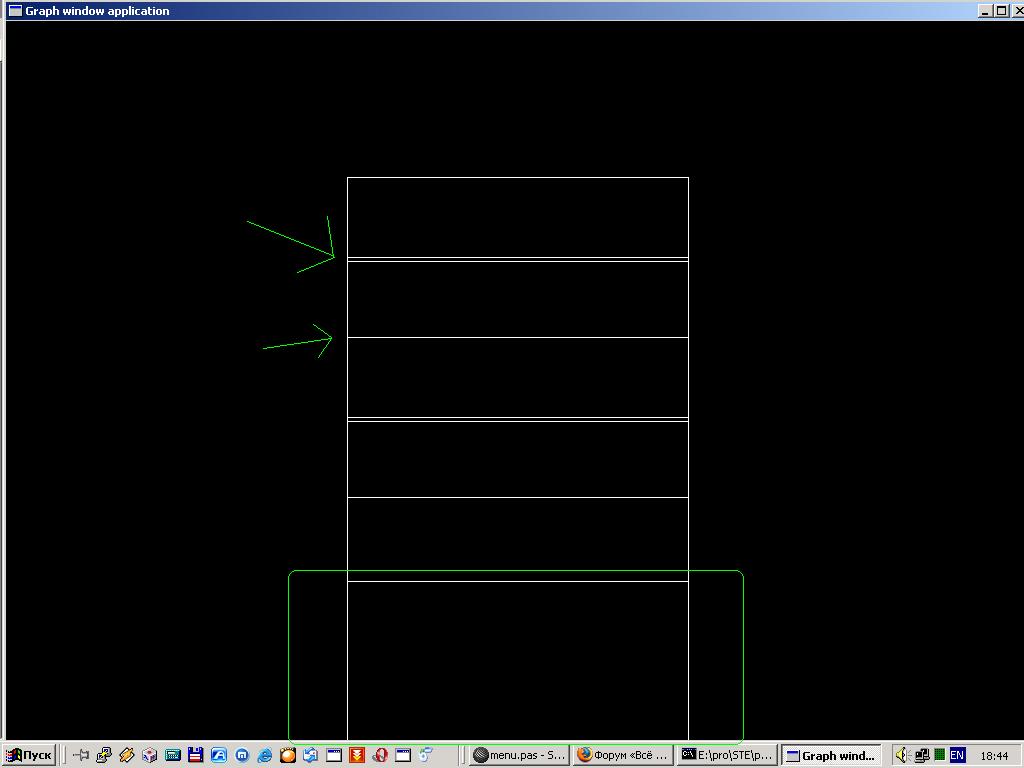

Нажмите для просмотра прикрепленного файла
на скрине видно что отступы между прямоугольниками пропадают, и откуда-то берется шестой прямоугольник...
помогите...
volvo
Это не 6 прямоугольников, а 5, но переплетены так, что wacko.gif

Поменяй
        for i:=1 to 5 do begin
y1:=round ((GetMaxY/9)*(1+i) - k);
y2:=round ((GetMaxY/9)*(2+i)); { <--- Здесь }
Rectangle(X1,Y1,X2,Y2);
readln; { <--- Для теста }
end;

и все будет нормально рисоваться ...
compiler
и отнимать К, надо было от другого у...
спасибо..
compiler
еще одна проблемка, не меняется фон...
(*{TP mode}*)
uses Graph;
function init:integer;
var
grDriver: Integer;
grMode: Integer;
begin
grDriver := Detect;
InitGraph(grDriver, grMode, '');
writeln(grDriver);//15
writeln( grMode);//5
init := GraphResult;
end;
function ColorToString(color:word):string;
begin
case color of
0: ColorToString:='Black';
1: ColorToString:='Blue';
2: ColorToString:='Green';
3: ColorToString:='Cyan';{бирюзовый}
4: ColorToString:='Red';
5: ColorToString:='Magenta';{Фиолетовый}
6: ColorToString:='Brown';
7: ColorToString:='LightGray';
8: ColorToString:='DarkGray';
9: ColorToString:='LightBlue';
10: ColorToString:='LightGreen';
11: ColorToString:='LightCyan';
12: ColorToString:='LightRed';
13: ColorToString:='LightMagenta';
14: ColorToString:='Yellow';
15: ColorToString:='White';
128:ColorToString:='Blink';
else ColorToString:='unknown';
end;
end;

procedure dr;
var
Color: Word;
i:integer;


begin
for i:=0 to 15 do begin
readln(color);
SetBkColor(Color); //почему не меняется фон?
OutTextXY (100,100+(i*10), ColorToString(Color));
end;

end;
begin
if init = grOk then begin
Dr;
Readln;
CloseGraph;
end;
end.

что делать?
volvo
В Турбо Паскале как раз меняется ...
compiler
Цитата(volvo @ 12.07.2007 13:23) *
В Турбо Паскале как раз меняется ...
но у меня его нет... точнее где-то на диске...
как сделать что б менялся в FP?

Добавлено через 19 мин.
прошу перенести тему в соответствующий раздел...

в документации (rtl/graph/setbkcolor) есть подобная процедура SetBkColor -- Set background drawing color
Errors -- None.
volvo
Открываем исходники и читаем:
  procedure SetBkColor(ColorNum: Word);
{ Background color means background screen color in this case, and it is }
{ INDEPENDANT of the viewport settings, so we must clear the whole screen }
{ with the color. }
...


То есть, после вызова SetBkColor, чтобы изменения вступили в силу, надо вызвать ClearDevice, следовательно программа не будет работать точно так же, как и в TP...
compiler
Цитата(volvo @ 12.07.2007 15:07) *
То есть, после вызова SetBkColor, чтобы изменения вступили в силу, надо вызвать ClearDevice, следовательно парограмма не будет работать точно так же, как и в TP...
А без отчистки экрана никак?


Добавлено через 11 мин.
и что надо сделать что б работало SetTextStyle? а то у меня шрифты не отличаются...
volvo
Цитата
А без отчистки экрана никак?
С использованием SetBkColor - никак. А по-другому - очень медленно:

	for i:=0 to 15 do begin
readln(color);
setfillstyle(solidfill, color);
floodfill(1, 1, getbkcolor);
OutTextXY (100,100+(i*10), ColorToString(Color));
end;

(да и артефакты остаются)

Цитата
у меня шрифты не отличаются.
Показывай, что делаешь.
compiler
Цитата(volvo @ 12.07.2007 16:29) *
(да и артефакты остаются)
это кто?
Цитата(volvo @ 12.07.2007 16:29) *
Показывай, что делаешь.
вот процедурка... использую так же как и dr
procedure text;
var i:integer;
begin
SetTextStyle(DefaultFont, HorizDir,10); OutTextXY (100,100+(i*100), 'TEXT'); inc(i);
SetTextStyle(TriplexFont, HorizDir,10); OutTextXY (100,100+(i*100), 'TEXT'); inc(i);
SetTextStyle(TSCRFont, HorizDir,10); OutTextXY (100,100+(i*100), 'TEXT'); inc(i);
SetTextStyle(LCOMFont, HorizDir,10); OutTextXY (100,100+(i*100), 'TEXT'); inc(i);
SetTextStyle(ScriptFont, HorizDir,10); OutTextXY (100,100+(i*100), 'TEXT'); inc(i);
end;

volvo
Так:
procedure text;
var i:integer;
begin
i := 100;
settextjustify(lefttext, toptext);

SetTextStyle(DefaultFont, HorizDir,2); OutTextXY (100,i+10, 'TEXT');
inc(i, textheight('W'));
SetTextStyle(TriplexFont, HorizDir,2); OutTextXY (100,i+10, 'TEXT');
inc(i, textheight('W'));
SetTextStyle(TSCRFont, HorizDir,2); OutTextXY (100,i+10, 'TEXT');
inc(i, textheight('W'));
SetTextStyle(LCOMFont, HorizDir,2); OutTextXY (100,i+10, 'TEXT');
inc(i, textheight('W'));
SetTextStyle(ScriptFont, HorizDir,2); OutTextXY (100,i+10, 'TEXT');
inc(i, textheight('W')); // <--- Не обязательно
end;

и все CHR-файлы либо в одной папке с программой, либо переведены в PP файлы с помощью подобной команды:
Цитата(Console)
BIN2OBJ -c LittFontProc LITT.CHR>LITT.PP
, и подключены к программе через {$i имя файла}... У меня все работает по первому варианту.
compiler
что такое SetTextJustify?
Цитата(volvo @ 12.07.2007 17:01) *
и все CHR-файлы
А где они?
volvo
Я брал из 7-го Турбо Паскаля - формат один и тот же...
Если надо - забирай: Нажмите для просмотра прикрепленного файла

Цитата
что такое SetTextJustify?
Устанавливает выравнивание текста. То что я привел - говорит компилятору, что точка, координаты которой задаешь в OutTextXY, будет левой (LeftText) верхней (TopText) точкой выводимого текста, то есть, весь текст пойдет от нее вправо и вниз. А вот для того, чтобы пропускать между строками, напечатанными разными шрифтами одинаковое расстояние, пользуемся TextHeight, которая выдаст высоту переданной ей буквы (обычно передают "W", как самую высокую) для текущего шрифта...
compiler
вот моя менюшка...
uses Graph,crt;
function menuText(i:integer):string;
const a: array[1 .. 6] of ShortString = (
('New'), ('last'), ('Record'), ('level'), ('Rules'), ('exit')
);
begin
menuText:=a[i];
end;

function init:integer;
var
grDriver: Integer;
grMode: Integer;
begin
grDriver := Detect;
InitGraph(grDriver, grMode, '');
init := GraphResult;
end;

procedure dr;
var
i:integer;
x1,x2,y1,y2,k:integer;
begin
ClearViewPort;
SetBkColor(blue);
ClearDevice;

k:=round ((GetMaxY / 50));
x1:=round (GetMaxX*(1 / 3));
x2:=round (GetMaxX*(2/3));
SetTextStyle(TSCRFont, HorizDir,3);
for i:=1 to 6 do begin
y1:=round ((GetMaxY / 10)*(i+1) +k);
y2:=round ((GetMaxY/10)*(i+2) );
Rectangle(X1,Y1,X2,Y2);
//должно выводить в ЦЕНТР текущего прямоугольника, а не выводит : (
OutTextXY ( round( ((x2+x1-Length(menuText(i)))/2 )), (y1+y2) div 2 , menuText(i));
end;
end;

function UserEnter():integer;
var select:integer;
ch:char;
x1,x2,y1,y2,k:integer;
C:word;
const
Up = #72;
Down = #80;
Esc =#27;
begin
k:=round ((GetMaxY / 50));
select:=1;
repeat
x1:=round (GetMaxX*(1 / 3));
x2:=round (GetMaxX*(2/3));
y1:=round ((GetMaxY / 10)*(select+1) +k);
y2:=round ((GetMaxY/10)*(select+2) );
Rectangle(X1-10,Y1-10,X2+10,Y2+10);
ch:=ReadKey;
if ch=Up then dec(select)//тут надо будет дописать, что б не уходили меньше 1...
else if ch=Down then inc(select);
C:=GetColor;
SetColor(GetBkColor);
Rectangle(X1-10,Y1-10,X2+10,Y2+10);
SetColor©;
writeln('ro',select);
until (ch <> Esc);
writeln('re',select);
UserEnter:=select;
end;

begin
if init = grOk then begin
Dr;
UserEnter();
{case UserEnter() of
1 : New
2 : last;
3 : Record;
4 : level;
5 : Rules;
6 : exit;
end; }
Readln;
CloseGraph;
end;
end.

проблема основная -- что-то с циклом отрисовки нового выбора пользователя(прямоугольник новый не отрисовывается)
проблемма второстепенная -- текст выводится не в центр
что делать?
volvo
Так?

uses Graph,crt;

const
max_items = 6;

function menuText(i: integer): string;
const
a: array[1 .. max_items] of string = (
'New', 'last', 'Record', 'level', 'Rules', 'exit'
);
begin
menuText:=a[i];
end;

function init:integer;
var
grDriver, grMode: smallint; // <--- Для FPC
begin
grDriver := Detect;
InitGraph(grDriver, grMode, '');
init := GraphResult;
end;

procedure dr;
var
i:integer;
x1,x2,y1,y2,k:integer;
begin
ClearViewPort;
SetBkColor(blue);
ClearDevice;

k:=round ((GetMaxY / 50));
x1:=round (GetMaxX*(1 / 3));
x2:=round (GetMaxX*(2/3));
SetTextStyle(TSCRFont, HorizDir,3);
settextjustify(centertext, centertext);

for i:=1 to 6 do begin
y1:=round ((GetMaxY / 10)*(i+1) +k);
y2:=round ((GetMaxY/10)*(i+2) );
Rectangle(X1,Y1,X2,Y2);
outtextxy(x1 + ((x2 - x1) div 2), y1 + ((y2 - y1) div 2), menuText(i));
end;
end;

function UserEnter():integer;
var
select:integer;
ch:char;
x1,x2,y1,y2,k:integer;
C:word;
const
Up = #72;
Down = #80;
Esc =#27;
begin
k:=round ((GetMaxY / 50));
select:=1;
repeat
x1:=round (GetMaxX*(1 / 3));
x2:=round (GetMaxX*(2/3));
y1:=round ((GetMaxY / 10)*(select+1) +k);
y2:=round ((GetMaxY/10)*(select+2) );
Rectangle(X1-10,Y1-10,X2+10,Y2+10);
ch:=ReadKey;
case ch of
#0:
case readkey of
Up:
if select > 1 then dec(select);
Down:
if select < max_items then inc(select);
end;
Esc:
break;
end;

C:=GetColor;
SetColor(GetBkColor);
Rectangle(X1-10,Y1-10,X2+10,Y2+10);
SetColor©;
writeln('ro',select);
until false;
writeln('re',select);
UserEnter:=select;
end;

begin
if init = grOk then begin
Dr;
UserEnter();
{
case UserEnter() of
1 : New
2 : last;
3 : Record;
4 : level;
5 : Rules;
6 : exit;
end;
}
Readln;
CloseGraph;
end;
end.

compiler
Цитата(volvo @ 12.07.2007 21:07) *
Так?
...outtextxy(x1 + ((x2 - x1) div 2), y1 + ((y2 - y1) div 2), menuText(i));...
ага, только есть вопрос... к вот этому x1 + ((x2 - x1) div 2)
ведь round( ((x2+x1-Length(menuText(i))*ширина символа)/2 )) тоесть (х2 - х1) -- длина всего прямоугольника, (Length( menuText(i) )*ширина символа) -- ширина строки(далее L), тогда (х2 - х1)-L--<<остаток>>, делем на 2 и получаем левый остаток. Но и x1 + ((x2 - x1) div 2) выводит посредине, почему?

volvo
Потому что именно так я нахожу центр прямоугольника, а потом заставляю текст выводиться со смещением (centertext, centertext), то есть, центр текста совпадает с центром прямоугольника.

Как это делается - проблема модуля Graph, это пусть он себе голову морочит, что надо сделать для правильного вывода текста. Я только говорю, что я хочу получить в результате.
compiler
теперь ясно... спасибо.

Добавлено через 4 мин.
стройка начата... с ворот... smile.gif
