Shults99
Нарисуйте схему селектора адреса магистрали ISA, выбирающего зону адресов 300...30F в адресном пространстве УВВ. Используйте только логические элементы.

Скажите, что-нибудь, кто знает..
xds
На абстрактной логике или на реальной (например, на 74-й)?
Shults99
Не понял. Разъясни...
Что такое "74-й"?
xds
Есть логические элементы, которые изучают - абстрактные, а есть те, на которых собирают устройства - реальные. Последние обычно реализованы в виде микросхем, по несколько элементов или их комбинаций (e. g. И-НЕ, ИЛИ-НЕ) в одном корпусе. "74-я логика" - микросхемы серии 74xxx (74Lxxx - ТТЛ, 74Hxxx - КМОП логика), сейчас широко применяются, постепенно вытесняются ПЛИС'ами.

Тебе паять или просто?
Shults99
..."логические элементы, которые изучают"

Личку посмотри, plz
xds

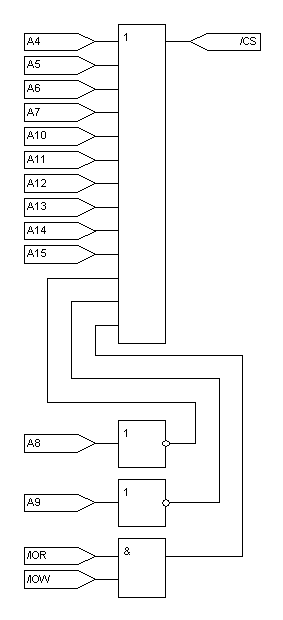

Нажмите для просмотра прикрепленного файла
Что-то в этом роде. Смущение вызывает то, что в ISA нет сигнала /IORQ, поэтому адресное пространство УВВ можно выделить только по сигналам /IOR и /IOW, что в общем-то практически не применяется. Т. е. нет необходимости выделять именно адрес УВВ - достаточно просто адреса (из него получается сигнал /CS устройства) и стробов чтения/записи УВВ (из них получаются сигналы /RD и /WR устройства). Тем не менее, в приведённой выше схеме /CS активен только при операциях в адресном пространстве УВВ.
Shults99
Не понимаю тебя, xds...
Взял решил - а мог бы за бабки то же самое сделать.
Ещё 3 задачи подобных есть!
xds
Цитата
Взял решил - а мог бы за бабки то же самое сделать.
Мне лень...

Цитата
Ещё 3 задачи подобных есть!
Давай! smile.gif
Shults99
Значит так, xds - приколю тебя щас..
Заходишь на http://money.yandex.ru/doc.xml?id=522705
и кликаешь
Интернет.Кошелек, версия 2.4.2.0 -//- 1.81 Мб
Скачиваешь и ставишь его на комп.. Главное удобно - после переустановки системы ты можешь не заходить, видите ли, на страницу загрузки, а воспользоваться самораспаковывающимся архивом! lol.gif
Затем пишешь сюда номерочек свое кошеля.
Высылаешь решенную задачу.. и ждешь....

Ну, а пока четыре части архива - 1 задача, ясное дело, решена уже.


2 часть

3 часть

4 часть
Shults99
Ну, как там дела продвигаются? А?
