Задача на обработку строк, верна ли блок-схема Опции

[Александр Сергеевич]

Такая задачка: дан текст, вывести слова, отличные от последнего слова и удовлетворяющие свойству:
слово совпадает с начальным отрезком латинского алфавита (a.ab.abc и тд). учесть, что в диапазоне
'a'..'z' могут быть литеры, отличные от латинских.
решение такое

Const st=('abcdefghijklmnopqrstuvwxyz');
Var s,s1,ps:string;
    i,j:byte;
    b:boolean;
Begin
    write('введите строку': ');readln(s);
    i:=Length(s);ps:='';
    While s[i]<>' ' do
     dec(i);
    ps:=Copy(s,i+1,Length(s));
    Delete(s,i,Length(s));
    s:=s+' ';
    While Pos(' ',s)<>0 do
     Begin
      s1:=Copy(s,1,Pos(' ',s)-1);
      Delete(s,1,Pos(' ',s));
      if s1<>ps then
       Begin
        i:=0;j:=0;b:=true;
        While (i<Length(s1))and(b) do
         Begin
          inc(i);
          if not (('a'<=s1[i])and(s1[i]<='z'))  then inc(j);
          if not (s1[i]=st[i-j])and (('a'<=s1[i])and(s1[i]<='z')) then b:=false;
         End;
        if b then writeln(s1);
       End;
      End;
End.

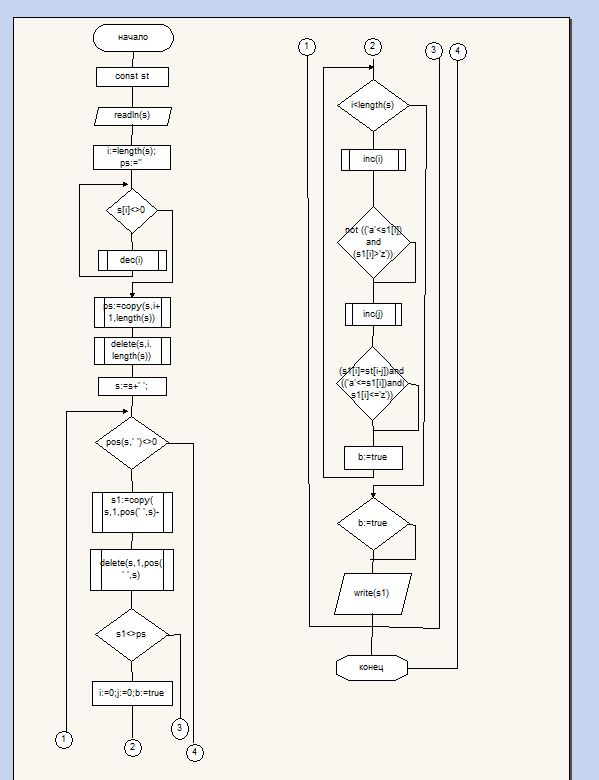

вот такую схему нарисовал...
(в прикрепленном файле)
что-то я запутался со стрелками, там два цикла и оператор if вложены

Сообщение отредактировано: Александр Сергеевич - 30.11.2012 5:00

[мисс_граффити]

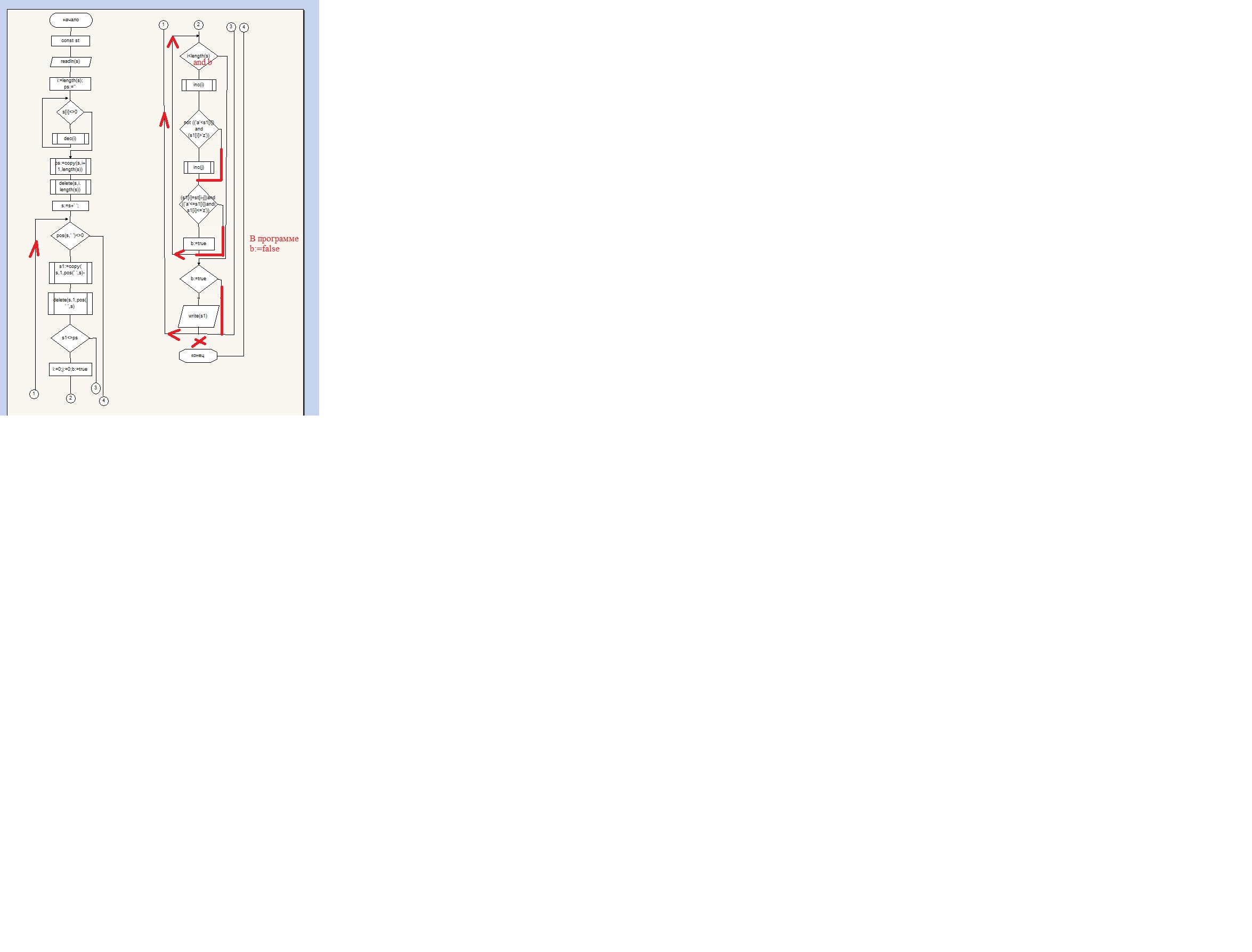

ну во-первых было бы не лишним подписать возле всех условий да/нет.
во-вторых - ошибок дофига.
в "конец" должны приходить только одним способом - то, что идет по линии 4 (внешний цикл).

[Александр Сергеевич]

спасибо за поправки

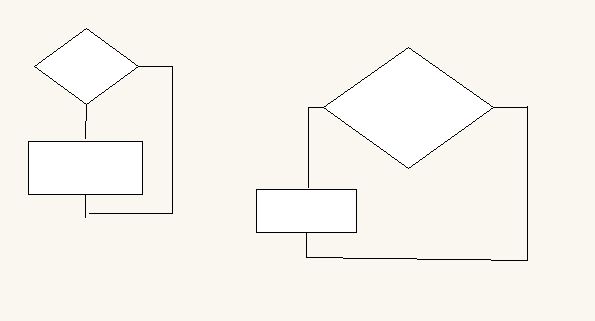

я пока только учусь... насчет блоков условий if, если условие неполное
без else, рисовать стрелку и действия я так понимаю только в стороны, но так
получаются громоздкие схемы, ежели так как на первом скрине показано.

[мисс_граффити]

я ГОСТ наизусть не помню, но вроде можно и вниз. читается легче (ИМХО), когда в стороны. да и про громоздкость - спорно. чуть пошире получится, зато короче.
но главное - что соединяться ветви должны не перед тем блоком, который только по одной ветви, а после. и подписать надо, где да, где нет (истина/ложь, 0/1).

сам значок стрелки обязательно рисуется, если направление движения - вверх или влево.
а если о ГОСТе говорить, что размеры блоков во всей схеме должны быть одинаковы, и соотношение высота/ширина там тоже заданы.

[Александр Сергеевич]

вот в разных источниках по-разному нарисовано, потому и путаница возникает, насчет куда стрелки должны
идти из условного оператора при неполном условии, перечитал гост, конкретно по этому ничего нет там...
и в какую сторону должны выходить стрелки да/нет, тоже в разных источниках где как нарисовано...

[мисс_граффити]

главное подписывать, где да, а где нет =)
мне чаще попадалось влево (или вниз) да, вправо нет.
