Здравствуйте, форумчане!

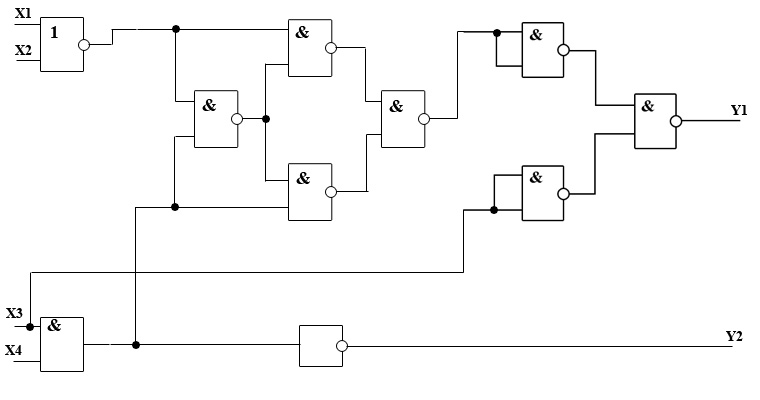

Помогите, пожалуйста, написать логическое выражение для логической схемы. Изображение в прикрепленных файлах. Заранее спасибо! Сообщение отредактировано: MadDavil - |
   |

|
  |
Ответов
| volvo |
Сообщение
#2
|
|
Гость |
Цитата Но как я уже говорил выше, входы X1 и X2 вообще ни на что не влияют Ай-яй-яй... По первой картинке - влияют...Y1 = X3 or ((not X1) and (not X2)) Y2 = (not X4) or (not X3) (после минимизации картой Карно) Сообщение отредактировано: volvo - |
|
|
|
Сообщений в этой теме
MadDavil Написать логическое выражение для схемы 15.12.2008 3:40
Lapp Я не силен в обозначениях.. Что такое "1… 15.12.2008 4:45
MadDavil
Я не силен в обозначениях.. Что такое "1… 15.12.2008 5:51 volvo Lapp, без названия - инвертор, "1" - ИЛИ… 15.12.2008 5:44 MadDavil Вобщем даже не знаю правильно, или нет..
Написал … 15.12.2008 6:27 MadDavil
Ай-яй-яй... По первой картинке - влияют...
Y1 = … 15.12.2008 7:10 volvo Ну, и какая у тебя получилась карта состояний? Вот… 15.12.2008 7:24 MadDavil Блин, внатуре зависит. Вот только заметил...
Помор… 15.12.2008 16:54 volvo Да с чего ты взял, что
Y1 = F и Y2 = T
Y1 = T и Y2… 15.12.2008 17:16 MadDavil
Да с чего ты взял, что
Y1 = F и Y2 = T
Y1 = T и Y… 15.12.2008 18:37 volvo Надо объединить все единицы минимальным числом мак… 15.12.2008 19:24 MadDavil
Надо объединить все единицы минимальным числом ма… 15.12.2008 20:39 |
