> электрическая схема.
сообщение
Сообщение #1


Ищущий истину
******

Группа: Пользователи
Сообщений: 4 825
Пол: Мужской
Реальное имя: Олег

Репутация: -  45  +

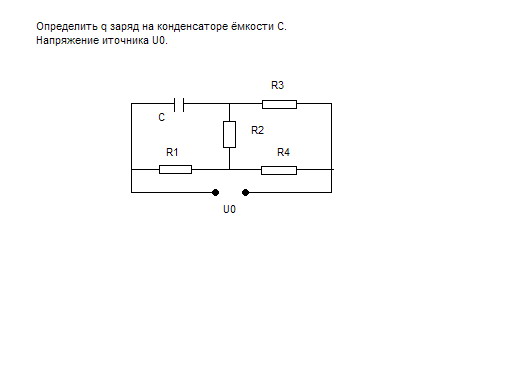

Прикрепленное изображение
Для решения этой задачи, как записать уравнения по Кирхгофу ? (именно не понятно как конденсатор записать)
Или задача решается другим способом ?


--------------------
Помогая друг другу, мы справимся с любыми трудностями!
"Не опускать крылья!" (С)
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #2


студент..
***

Группа: Пользователи
Сообщений: 287
Пол: Мужской
Реальное имя: Дмитрий

Репутация: -  2  +


Цитата(Altair @ 28.05.2006 14:24) *

Для решения этой задачи, как записать уравнения по Кирхгофу ? (именно не понятно как конденсатор записать)
Или задача решается другим способом ?

По идее конденсатор, накапливая заряд, создает разность потенциалов между пластинами, поэтому на нем есть напряжение. Обозначь его U с индексом с (Uc). Тогда q=(Uc)*c.

*** Но есть важное замечание. В процессе зарядки конденсатор пропускает через себя ток. После того как конденсатор зарядится ток через него течь не будет, но напряжение на нем будет. Это надо учитывать для правил Кирхгофа.

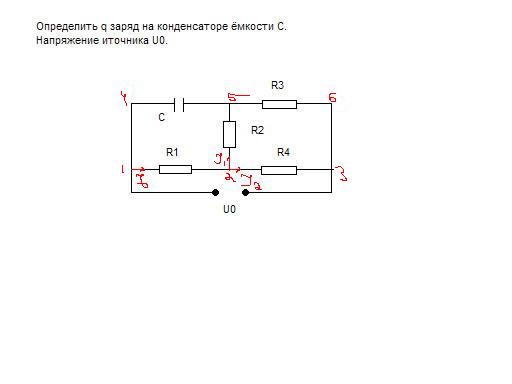

Контур 1254 JoR1+J1R2-Uc=0
Контур 123 JoR1+J2R4=Uo
Контур 1256 JoR1+J1(R2+R3)=Uo
Контур 2563 J1(R2+R3)-J2R4=0
Jo=Uo/Rэкв
Rэкв=R1+(R2+R3)*R4/(R2+R3+R4)
Jo=J1+J2

Вроде все, решая эту систему находишь Uc. (некоторые ур-ия могут и не понадобиться)

Сообщение отредактировано: Clerick -


Эскизы прикрепленных изображений
Прикрепленное изображение

--------------------
После дождя обязательно выглянет солнце)
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #3


студент..
***

Группа: Пользователи
Сообщений: 287
Пол: Мужской
Реальное имя: Дмитрий

Репутация: -  2  +


smile.gif Замыкается на внешнее напряжение!


--------------------
