> Иерархическая кластеризация., Немного DataMining на С++
сообщение
Сообщение #21


Гость

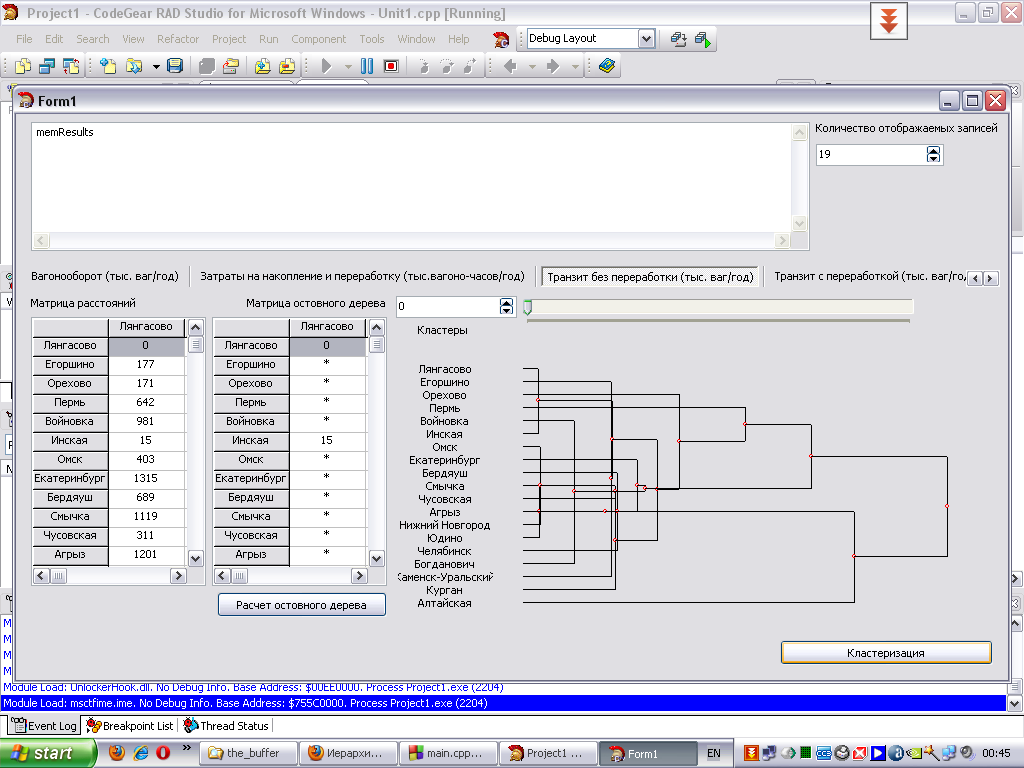

Написал код для визуализации на VCL (Билдер). Вот что получилось:

Прикрепленное изображение
(если взять чуть более широкую панель, то все будет прекрасно отображаться, здесь масштаб маловат, поэтому одно налезает на другое...)

А теперь, собственно, КАК оно делалось:
1) в класс MyCluster введен еще один member под названием center, который хранит смещение от верха панели (фактически - координату Y кластера. Координата X нам не особенно нужна, есть srez). Ну, а потом, как только нашли очередной минимум:

		outCanvas->Pen->Color = clBlack;
outCanvas->MoveTo(visLabelWidth + 30 + clusters[ii].sr, clusters[ii].center);
outCanvas->LineTo(visLabelWidth + 30 + min, clusters[ii].center);
outCanvas->MoveTo(visLabelWidth + 30 + clusters[jj].sr, clusters[jj].center);
outCanvas->LineTo(visLabelWidth + 30 + min, clusters[jj].center);
outCanvas->LineTo(visLabelWidth + 30 + min, clusters[ii].center);

clusters[ii] += clusters[jj]; // Сливаем кластеры
clusters[ii].sr = min; // запоминаем, когда произошло слияние
std::for_each(clusters.begin(), clusters.end(),
Updator(std::make_pair(jj, ii))); // Обновляем ссылки на старый кластер

clusters[jj].disabled = true; // jj кластер убран

// Рисуем центр "Объединенного" кластера
outCanvas->Pen->Color = clRed;
int px = visLabelWidth + 30 + min, py = clusters[ii].center;
outCanvas->Ellipse(px - 2, py - 2, px + 2, py + 2);

res.push_back(clusters[ii]);
// Ну и так далее...
Это отрисует "дерево". А уж на перемещение TrackBar-а вешаем:
void UpdateClusterList(int srez, std::vector<MyCluster>& vec, TMemo* memo)
{
std::vector<MyCluster>::iterator it;
memo->Clear();
for(it = vec.begin(); it != vec.end(); it++)
{
if(it->sr >= srez)
{
memo->Lines->Add(it->ShowInfo());
// Показываем нужную информацию, я заменил вывод << методом ShowInfo()
}
}

}

void __fastcall TForm1::TrackBar1Change(TObject *Sender)
{
UpdateClusterList(((TTrackBar *)Sender)->Position, res, memResults);
}

Вот и все, теперь список кластеров будет содержать только те элементы, поле sr которых не меньше текущей позиции ТрэкБара, что и нужно было. Останется только рисовать эту красную линию при движении бегунка, для наглядности...


Сообщение отредактировано: volvo -
 К началу страницы
+ Ответить
сообщение
Сообщение #22


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


Привет!:)спасибо за огромную помощь..но я пошел немного другим путем.
Я так же ввел для каждого кластера его центр.
Но вот соотношения значения ползунка и самого кластера на дендрограмме я пока не могу придумать как соотнести.
Да и потом, почему-то криво рисует.Точнее теряет центр нек. кластеров.
Вот как я сделал:

QPointF Model::drawClamp(const QPointF &from, const QPointF &to)//рисуем скобу
{
QPointF ptr;
//!! space - шаг, тестовый.
qreal x1,y1,x2,y2;
if (from.x() > to.x())
{
x2 = from.x()+3;
y2 = from.y();
x1 = to.x()+3;
y1 = to.y();
}
else
{
x1 = from.x()+3;
y1 = from.y();
x2 = to.x()+3;
y2 = to.y();
}
visualResultModel->addLine(x1,y1,x2+space,y1);
ptr.setY((visualResultModel->addLine(x2+space,y1,x2+space,y2))->line().length()/2);//середина вертик. линии ?
visualResultModel->addLine(x2+space,y2,x2,y2);
ptr.setX(x2+space);
qDebug() << ptr;
visualResultModel->addEllipse(ptr.x(),ptr.y(),2,2,QPen(),*(new QBrush(Qt::black,Qt::SolidPattern)));
space+=5;
return ptr;
}


и в коде вот так :

clusters[ii] += clusters[jj];
clusters[ii].setPos(drawClamp(clusters[ii].pos(),clusters[jj].pos()));

setPos, соответственно, устанавливает центр.

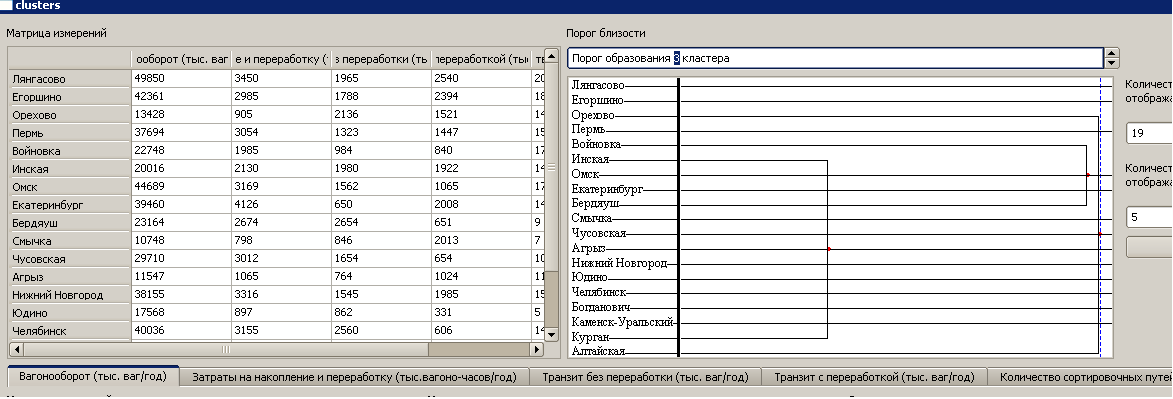

и для 5 значений получается такая белиберда:

Прикрепленное изображение
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #23


Гость






Блин, у меня оказывается на скрине не было видно самой дендрограммы. Поправил... Теперь видно... Твой код завтра посмотрю, может чего и придумается...
 К началу страницы
+ Ответить
сообщение
Сообщение #24


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


Ну я проект скину перед сном, если надо, посмотришь прям с возможностью компилирования.а пока сижу сам думаю..вроде чет наклевывается.
И я пока не настраивал ползунок, и не вывожу текущие кластера, сначала решил разобраться с дендрограммой...
Нашел, вроде ошибку математическую с вычислением центра линии.
 visualResultModel->addLine(x1,y1,x2+space,y1);
visualResultModel->addLine(x2+space,y1,x2+space,y2);

visualResultModel->addLine(x2+space,y2,x2,y2);
ptr.setX(x2+space);
ptr.setY((y1+y2)/2);//y координата центра вертикальной линии.



Чертит, но не понятно:)
Есть проблема, когда линия одного кластера накладывается на другой..предвижу, что придется искать пересечения новой линии кластера с другой, и отодвигать кого-то...Ох уж это..
Проект вот тут
http://webfile.ru/4122061
Ну кластера считаются в методе Model::calculateNewClustresModel, там же и рисуются (я выше рассказывал где ).


Сообщение отредактировано: Andrewshkovskii -
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #25


Гость






В общем проблема такая...надо как-то зафиксировать количество тиков( это полосочки вертикальные под скроллбаром) и узнать, на сколько пикселей расстояние от одного тика до другого.
сейчас доделаю вывод кластеров, и выложу проектик доработанный, и буду дальше кумекать..
 К началу страницы
+ Ответить
сообщение
Сообщение #26


Гость






Цитата
надо как-то зафиксировать количество тиков
Что значит "как нибудь"? Устанавливаешь QSlider-у minimum в первый найденный алгоритмом минимум, maximum - в последний найденный минимум, тогда (maximum - minimum + 1) даст тебе количество тиков. Ширина контрола тебе тоже известна. Делишь одно на другое - получаешь pixels per tick.
 К началу страницы
+ Ответить
сообщение
Сообщение #27


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


Там надо минимум в 0 устанавливать, таково требование гуев от преподователя.
А если делать так, как ты говоришь, что количество тикой это max-min +1, т.е max+1 (если минимум в 0) то при некоторых варианта (когда максимум 20000 или 49000) то будет ужас, а не слайдер...
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #28


Гость






В таком случае у тебя нет другого варианта, кроме как считать, что Слайдер - это проценты, minimum = 0, maximum = 100, ширину слайдера ты знаешь, вычислить, какая ширина в пикселях у одного тика - не составит труда...

Но smile.gif (опять это самое но, в самый неподходящий момент, да?) Допустим, у тебя последний срез - 40000, тогда 1 тик - это 400 единиц. И что будешь делать, если у тебя за один-единственный щелчок по СпинЭдиту пролетит десяток разветвлений дендрограммы? Ну, тут уж выбирать, либо делать так, как я написал чуть выше, в 26 посте, и до посинения щелкать на СпинЭдит, пока доберешься до очередной развилки графика, либо считать процентами и пропускать некоторые из развилок...

Есть еще один вариант:
но он мне не совсем нравится (Показать/Скрыть)
 К началу страницы
+ Ответить
сообщение
Сообщение #29


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


Была такая мысль у меня о фиксации каждого кластера , и потом, при щелчке по спин. эдиту проходить только определенные значения(то есть диапазон значений у спинЭдита будет диапазон срезов дендрограммы, и без конкретного шага, а при щелчке вверх - к след. разветвления, вниз - к предыдущему..) Я вот выбираю меж двух зол..smile.gif
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #30


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


Перечитал методичку..в общем-то можно и вовсе без слайдера сделать. Т.е. можно остановиться на варианте с спинЭдитом. Только вот как учитывать значения, ведь они без определенного шага идут, в разнобой.
т.е это либо писать алгоритм "перешагивания" , либо наследоваться от слайдера и переопределять метод инкрименции/декрименции значений.
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #31


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +

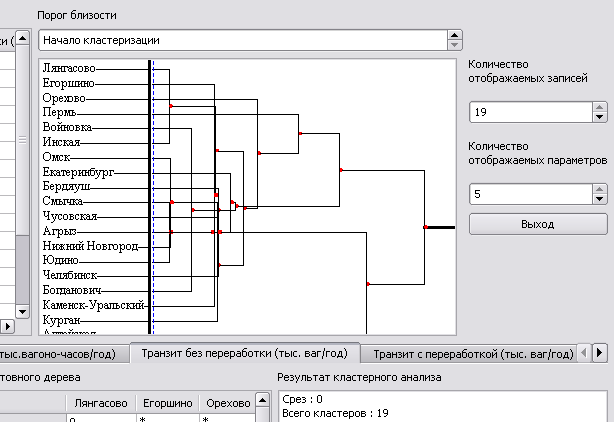

В общем вот что вышло у меня. осталась одна проблема : расстояния, на которых строятся след. кластера, получаются не "настоящими".
Т.е. расстояния "скоб" должны быть связаны с значением кластера, а не фиксированной координатой. Сейчас получается так, что при переход к одному кластеру нормаль идет, а на следующем может линия отброситься назад, хотя кластер посчитан правильно, а все из-за фиксированного значения space и немного не правильного алгоритма построения...А вот как связать - пока не придумал.. Есть мысли какие-нибудь по этому поводу? :/

Прикрепленное изображение

Алгоритм...

QPointF Model::drawClamp(const QPointF &from, const QPointF &to, long int cut)
{
QPointF ptr;
qreal x1,y1,x2,y2;
if (from.x() > to.x())
{
x2 = from.x()+3;
y2 = from.y();
x1 = to.x()+3;
y1 = to.y();
}
else
{
x1 = from.x()+3;
y1 = from.y();
x2 = to.x()+3;
y2 = to.y();
}
visualResultModel->addLine(x1,y1,x2+space,y1); // нарисовать горз. линию
visualResultModel->addLine(x2+space,y1,x2+space,y2); // вертикальную
visualResultModel->addLine(x2+space,y2,x2,y2); // гориз. линию
ptr.setX(x2+space); // запоминаем позицию центра
ptr.setY((y1+y2)/2);
visualResultModel->addEllipse(ptr.x(),ptr.y()-2,3,3,QPen(Qt::red),
*(new QBrush(Qt::red,Qt::SolidPattern))); // рисуем кружочек...
space+=3.6; // инкремент расстояния
/* вот тут то и косяк, если образуется новый кластер (из 2х вершни),
то он будет левее предыдущих кластеров.. */
return ptr;
}

 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #32


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


С этой проблема ещё связано с отрисовкой кластеров для последней закладки (где 2 среза всего 1 и 2)..Т.е. надо как-то в зависимости от длины среза рассчитывать расстояние и рисовать, что бы правдиво было..

Сообщение отредактировано: Andrewshkovskii -


Прикрепленные файлы
Прикрепленный файл  clusters.zip ( 14.49 килобайт ) Кол-во скачиваний: 278
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #33


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


		outCanvas->MoveTo(visLabelWidth + 30 + clusters[ii].sr, clusters[ii].center);
outCanvas->LineTo(visLabelWidth + 30 + min, clusters[ii].center);
outCanvas->MoveTo(visLabelWidth + 30 + clusters[jj].sr, clusters[jj].center);
outCanvas->LineTo(visLabelWidth + 30 + min, clusters[jj].center);
outCanvas->LineTo(visLabelWidth + 30 + min, clusters[ii].center);


Вот тут, ты отрисовываешь кластер?Я просто не понимаю, зачем MoveTo, да и у линии почему-то всего 2 координаты..
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #34


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


Цитата
procedure LineTo(X, Y: Integer); Проводит линию текущим пером из текущей точки в (X,Y).
procedure MoveTo(X, Y: Integer); Перемещает текущее положение пера (свойство PenPos) в точку (X,Y).

Понятно..
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #35


Гость






blink.gif А расскажи мне (ты свою модель лучше знаешь, чем мне копаться) - почему у тебя visualResultModel->width() изменяется? Ладно бы, изменялась только при переключениях закладок, так нет же:

QPointF Model::drawClamp(const QPointF &from, const QPointF &to, long int cut)
{
QPointF ptr;
qreal x1,y1,x2,y2;
if (from.x() > to.x())
{
x2 = from.x()+3;
y2 = from.y();
x1 = to.x()+3;
y1 = to.y();
}
else
{
x1 = from.x()+3;
y1 = from.y();
x2 = to.x()+3;
y2 = to.y();
}

// Для пробы взял 374, как ширину поля, в которое все будет выводиться, начиная с 50-ти
int curr_x = (374.0 / visualResultModel->width() * cut) + 50;
qDebug() << "width = " << visualResultModel->width();

visualResultModel->addLine(x1,y1,curr_x,y1);
visualResultModel->addLine(x2,y2,curr_x,y2);
visualResultModel->addLine(curr_x,y1,curr_x, y2);

ptr.setX(curr_x);
ptr.setY((y1+y2)/2);
visualResultModel->addEllipse(ptr.x(),ptr.y()-2,3,3,QPen(Qt::red),*(new QBrush(Qt::red,Qt::SolidPattern)));
return ptr;
}

// также был добавлен вывод
values.push_back(qMakePair(min,clusters[ii].pos().x()));
qDebug() << "min = " << min << ", pos = " << clusters[ii].pos().x();


Результат:
width =  114.25
min = 15 , pos = 99
width = 114.25
min = 16 , pos = 102
width = 114.25
min = 17 , pos = 105
width = 114.25
min = 51 , pos = 216
width = 220
min = 82 , pos = 189
width = 220
min = 88 , pos = 199
width = 220
min = 89 , pos = 201
width = 220
min = 92 , pos = 206
width = 220
min = 92 , pos = 206
width = 220
min = 94 , pos = 209
width = 220
min = 114 , pos = 243
width = 247
min = 122 , pos = 234
width = 247
min = 134 , pos = 252
width = 256
min = 156 , pos = 277
width = 281
min = 222 , pos = 345
width = 349
min = 288 , pos = 358
width = 362
min = 331 , pos = 391
width = 395
min = 424 , pos = 451

с какого перепуга ширина изменилась с width = 114.25 на width = 220 где-то между срезом-94 и срезом-114? Почему ты сразу (как только получаешь максимальный срез) не устанавливаешь ширину поля отрисовки - скажем, через sceneRect - в максимальное значение, или чуть больше, чтоб оставалось место справа? Список ребер есть, достаточно при их инициализации (там, где addEdge) найти максимум, и максимально возможный срез тебе уже известен.

Вот если это сделать, то можно будет использовать тот код, который я привел (возможно - с небольшими недоработками).
 К началу страницы
+ Ответить
сообщение
Сообщение #36


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


Изменяется она потому, что она при первичной отрисовки списка вершин устанавливается в зависимости от длины отображаемого текста, т.е она изначально, при создании не ресайзитсья нормально( правда я даже не понял как её нормально ресайзить, постоянно появлялись скроллбары..в общем я испытывал муки, пол недели потратил на то, что бы разобраться с соотношением координат view и сцены..так и толком не понял).
А далее, когда начинает рисоваться дендрограмма то она автоматически ресайзится под "длины("вроде) новых айтемов..вот так я это поведение понимаю.
Ты предлагаешь устанавливать ширину поля для отрисовки в преобразованную каким-то образом размера макс. ребра?

Сообщение отредактировано: Andrewshkovskii -
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #37


Гость






Угу... Именно:
        // Это у тебя было ...
clustersCuts.insert(prevCut,(QVector<MyCluster>::fromStdVector(clusters))); // создаем 0 срез

int biggest_edge = numeric_limits<int>::min();
for(int i = 0; i < matrixSize; i++)
for(int j = 0; j < matrixSize; j++)
if(sm[i][j] > 0) {
clusters[i].addEdge(make_pair(j, sm[i][j]));//создаем ребра
biggest_edge = (sm[i][j] > biggest_edge) ? sm[i][j] : biggest_edge; // Добавляем
}

// А вот теперь попробуем поправить ширину поля вывода...
QRectF sR = visualResultModel->sceneRect();
sR.setWidth(biggest_edge);
visualResultModel->setSceneRect(sR);

// Ну, дальше все остается без изменений...


А в методе drawClamp:
QPointF Model::drawClamp(const QPointF &from, const QPointF &to, long int cut)
{
QPointF ptr;
qreal x1,y1,x2,y2;
if (from.x() > to.x())
{
x2 = from.x()+3;
y2 = from.y();
x1 = to.x()+3;
y1 = to.y();
}
else
{
x1 = from.x()+3;
y1 = from.y();
x2 = to.x()+3;
y2 = to.y();
}

// Оставляем 120 единиц для отрисовки названий городов.
// Можно там, где собственно выводятся названия запоминать максимальную ширину,
// можно здесь - примерно...
int starting = 120;

int curr_x = ((visualResultModel->width() - starting - 40) / visualResultModel->width() * cut) + starting;
visualResultModel->addLine(x1,y1,curr_x,y1);
visualResultModel->addLine(x2,y2,curr_x,y2);
visualResultModel->addLine(curr_x,y1,curr_x, y2);

ptr.setX(curr_x);
ptr.setY((y1+y2)/2);
visualResultModel->addEllipse(ptr.x(),ptr.y()-2,3,3,QPen(Qt::red),*(new QBrush(Qt::red,Qt::SolidPattern)));
return ptr;
}
Вот чего получается:

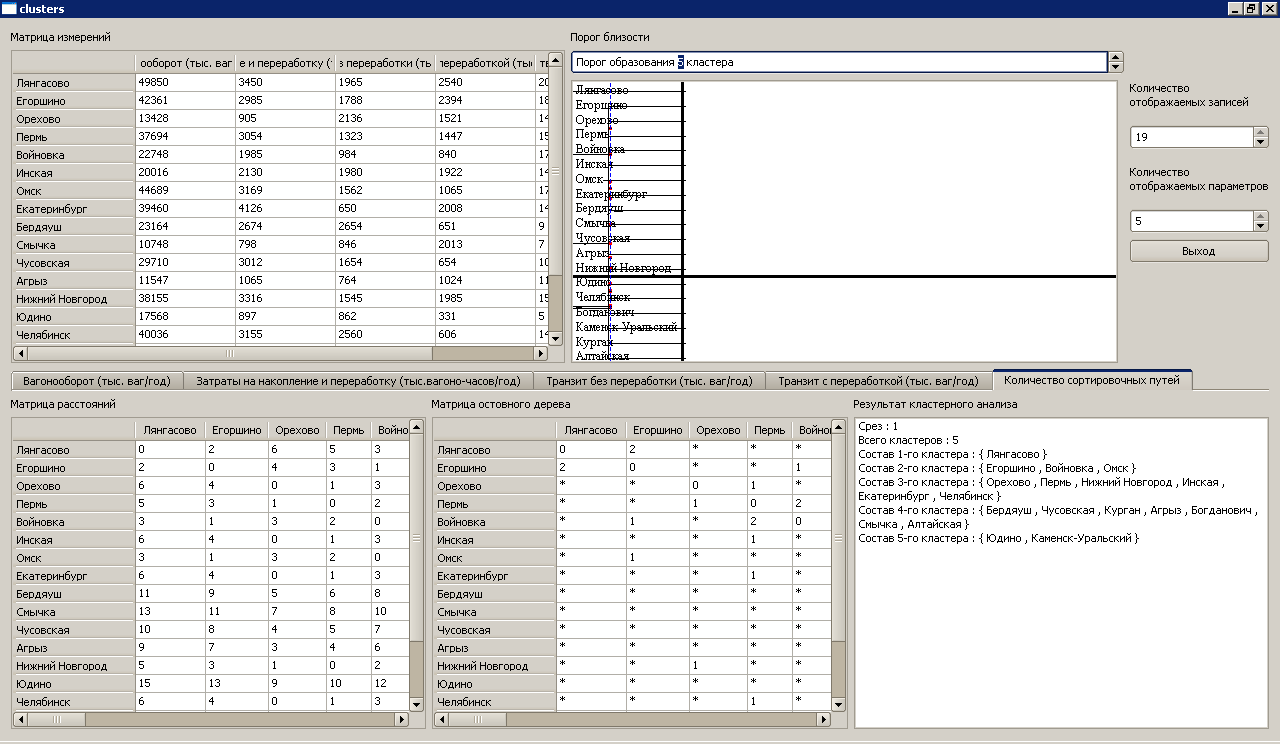

Прикрепленное изображение

Сколько не щелкал "вперед/назад" - ни разу не было сбоя, куда говоришь, туда и перескакивает, к следующему кластеру - только вперед, к предыдущему - только назад.

Правда, иногда (когда срезы очень близко) Х-координаты совпадают, но это уже решается увеличением размера рабочей области, или добавлением прокрутки (сразу говорю, я с прокруткой не очень хорошо знаком, я бы советовал именно увеличить область, предназначенную для вывода дендрограммы. Возможно - за счет уменьшения ширины ячеек в "матрице измерений").
 К началу страницы
+ Ответить
сообщение
Сообщение #38


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


Ну макс. длина у меня вычисляется, это я предусмотрел.
Спасибо за такую огромную помощь, даже не знаю как и отблагодарить.Сейчас буду тестировать...

Добавлено через 13 мин.
Ну..я не знаю, какая у тебя версия qt, но когда я расширяю сцену, то у меня при больших значениях я вообще практически ничего не вижу..вот так вот :

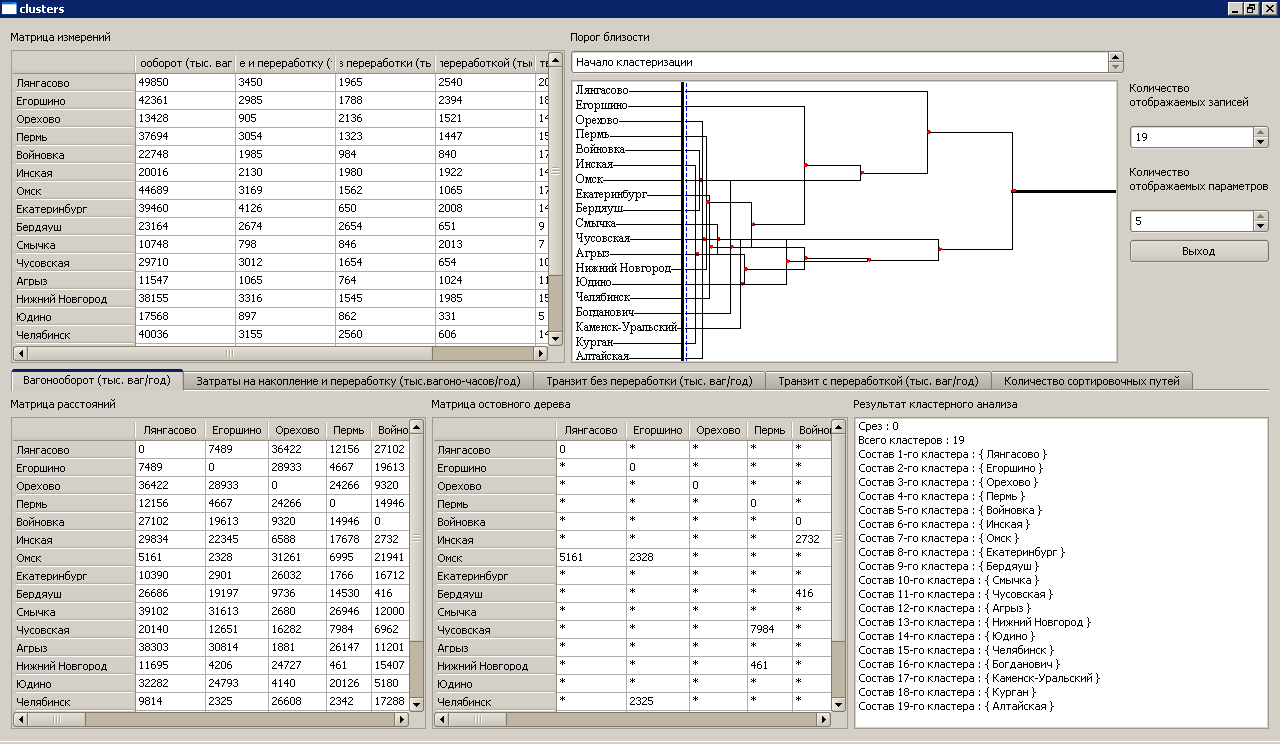

Прикрепленное изображение
Значит, надо брать какой-то процент, либо делить на сотые части значение biggest_edge..

Добавлено через 8 мин.
Ох..с вот с последней закладкой вообще цирк smile.gif)

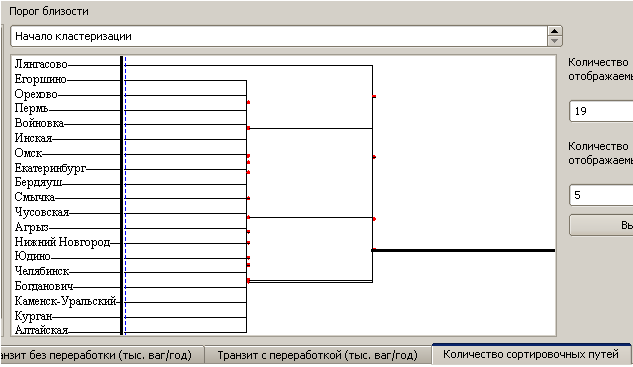

Прикрепленное изображение
Исправил путем умножения cut и biggest_edge на 150 при условии, что они меньше 10..

Добавлено через 15 мин.
нашел значения, при которых "уплывает" дендрограмма
Цитата
7984
14946
24266
28933
2080
1080
920
873
607

буд думать как из резать, калечить, убивать.. mad.gif
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #39


Гость






Цитата
Ох..с вот с последней закладкой вообще цирк
Ну, это вообще не проблема...

Делаем в drawClamp() вот так:
   int starting = 120;
// int curr_x = ((visualResultModel->width() - starting - 40) / visualResultModel->width() * cut) + starting;
int curr_x = ((visualResultModel->width() - starting - 40) / (qreal)biggest_edge * cut) + starting;


// Model::calculateNewClustersModel тоже чуть-чуть по другому
// А вот теперь попробуем изменить ширину поля вывода... Прописываем ЖЕСТКО: 400
QRectF sR = visualResultModel->sceneRect();
sR.setWidth(400);
visualResultModel->setSceneRect(sR);
, а описание biggest_edge переносим в класс Model, а не локально в этом методе. Тогда все закладки отображаются как положено. Я просто последнюю вообще не видел, она скрытная какая-то smile.gif

Цитата
я не знаю, какая у тебя версия qt
У меня 4.5.2, через QTCreator. Странно, значит я что-то не замечаю. Надо будет еще посмотреть потом, сейчас я уже мало что соображаю...
 К началу страницы
+ Ответить
сообщение
Сообщение #40


Бывалый
***

Группа: Пользователи
Сообщений: 222
Пол: Мужской
Реальное имя: Andrew

Репутация: -  0  +


хм..действительно..
Над не забыть только biggest_edge обнулять при переходе на другую МОД(Закладку, или меняя кол-во записей)
В принципе осталось пофиксить 2 пункта :
1. Из-за того, что в последней закладке много одинаковых значений срезов текстовое отображение кластеров тупит
(я в принципе придумал решение в виде того, что при каждом новом срезе к его значению будет плюсоваться i, которая в свою очередь изменяется на 1 в основном цикле кластеризации)
2. ну и из-за этого же криво отображаются кластеры для той же закладки.
происходит это вот так :

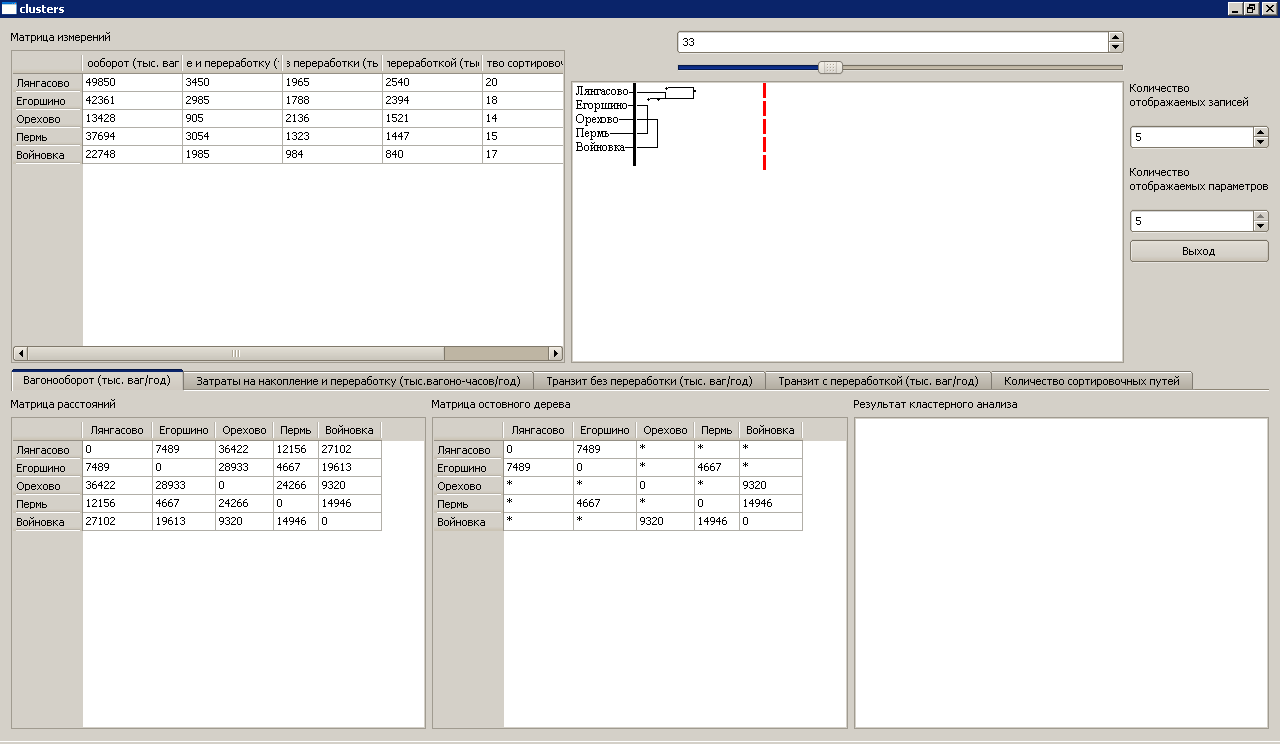

Прикрепленное изображение
Ну есть мысль, что если изменять значение среза как-то по другому, для этой закладки, то удастся избавиться от этого.

Ну и небольшой шрих, что бы при уменьшении количества вершин, они заполняли сцену вертикально-равномерно, а не только с левого верхнего угла ..
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить

3 страниц V < 1 2 3 >
 Ответить  Открыть новую тему
1 чел. читают эту тему (гостей: 1, скрытых пользователей: 0)
Пользователей: 0







- Текстовая версия 20.04.2024 15:31
500Gb HDD, 6Gb RAM, 2 Cores, 7 EUR в месяц — такие хостинги правда бывают
Связь с администрацией: bu_gen в домене octagram.name
