Reflex
помогите найти хороший самоучитель по созданию электро схем
xds
Поподробнее, пожалуйста. Что значит "создание" (проектирование, реализация? теория, практика?) и "электро схем" (какого вида: цифровых, аналоговых?)? Зачем это тебе нужно - для учёбы/работы/души?
Reflex
душа smile.gif
ну создание схемы, которая бы получала от пульта ик сигналы и в зависимости от этого включала свет например
xds
Хм... А опыт или теоретические знания уже какие-нибудь есть? Так навскидку сложно посоветовать... Я, например, очень хаотически всё изучал - в детстве подарили "Юный радиолюбитель" Борисова, дык я его ничерта не читал.. потом "забил" на электронику, через пару лет "отбил" и изучил всё что знаю по множеству случайных источников в ходе решения практических и консультационных задач smile.gif. Сейчас почитываю "Искусство схемотехники" Хоровица и Хилла. Книга хорошая - если не зачёт сдавать, а учиться проектированию схем ;) (впрочем, прошу прощения, я уже наверное всех "достал" с этим "ИС" %)) В указанных книгах не рассматривается элементная база последних лет 10-15 (МК и ПЛИС), но основы там изложены неплохо.

Я уже давно предлагаю чего-нибудь публично спаять... Т. е., готов консультировать по всем стадиям процесса - от организации рабочего места до сборки устройства "в железе". Задавайте вопросы, не стесняйтесь - будем разбираться yes2.gif
Bokul
Давай публично! good.gif Как минимум два кандидаты на слушателей у тебя есть.. smile.gif А то вчера проводку в квартире чуть проводку не спалил, хорошо что предохранители придумали.. 10.gif Только для начала хотелось бы уровень пониже ик.

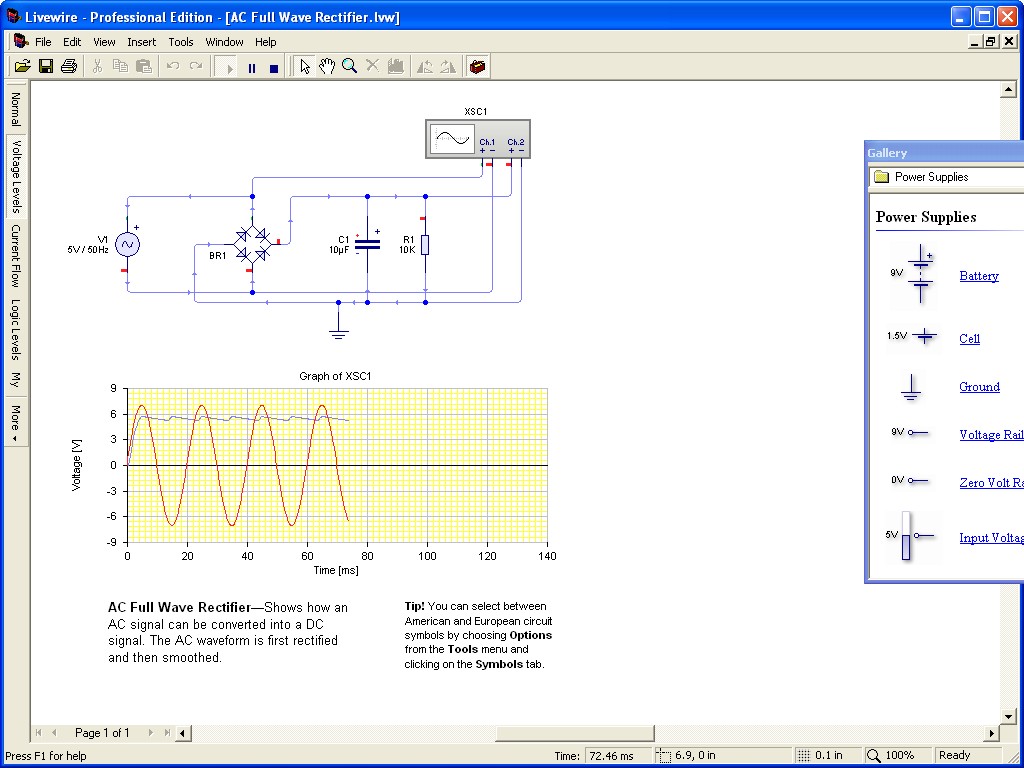

А по проектированию, я недавно провёл пару часов в поисках проги, которая на начальных стадиях смогла бы защитить мою проводку. И нашел, на мой взгляд, замечательный экземпляр - Livewire 1.11 Pro. Весит меньше 5 метров, а мой аппетит удовлетворяет вполне. Можно проектировать как аналоговые, так и цифровые схемы. Вот пара скринов:
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Если кому-то надо - отзываемся.
xds
Под "проектированием" я имел в виду весь процесс - от формальной постановки задачи до составления принципиальной схемы (можно сравнить с составлением алгоритма). Основное ПО, которое я использую: kikad (рисование схем и печатных плат), Multisim (симулятор аналоговых и цифровых схем - бывший EWB), Max+plus II (IDE для ПЛИС фирмы Altera), AVRStudio (IDE для МК семейства AVR фирмы Atmel).
SKVOZNJAK
Цитата(Bokul @ 4.02.2007 16:46) *

А то вчера проводку в квартире чуть проводку не спалил, хорошо что предохранители придумали.. 10.gif

А ты случайно ещё не успел померить цифровым тестером силу тока в розетке? Оччень феерическое зрелище, прибора только жалко.
xds
Что ж, предлагаем идеи для сборки - кто чего хочет... (кстати, где Reflex? Уже закономерность - заикнуться об электронике и пропадают %))
Reflex
Нет не пропадаю smile.gif родители до интернета редко пускают smile.gif
я хотела бы сотворить нечто такое:
к чемуто подсоединяется SD флешка, есть дисплей, дальше если нажать на одну кнопку, то показывается список txt файлов,с русскими буквами и включается подсветка, жмешь на вторую кнопку и txt файл открывается, третья четвертая в таком режиме листают txt файл, в режиме показа txt файлов выбирают файл. и последняя кнопка выключает подсветку
Reflex
видела тему, где была ссылка на сайт, где писалось, как спаять mp3 плеер, не подскажите эту тему?
Bokul
blink.gif Reflex, ну у тебе и фантазия smile.gif , такое попробуй еще запрограммируй, а на электронном уровне.. mega_chok.gif Какой у тебя уровень? Ты этим занималась раньше?


Я бы хотел для начал спаять какую-то аналоговую схемку. 10.gif Может попробовать приатачить ее к компу..

Цитата
А ты случайно ещё не успел померить цифровым тестером силу тока в розетке? Оччень феерическое зрелище, прибора только жалко.

Значит я не один такой?! smile.gif Хух, полегчало.. Что будет?
xds
1. Стоит всё-таки определиться с текущим опытом и знаниями Reflex ;) Кстати, Reflex, ты где живёшь?
2. "Читалка", описанная выше представляет не очень большой интерес с точки зрения конструирования электронных устройств - три соеденённых проводами контроллера (МК, SD и LCD). Стоимость материалов - в районе 300-500 р. (зависит от места жительства). С точки зрения полезных функций - сотовый с MIDP и установленной читалкой - более привлекательный вариант. Я и не против, и не за. Сам когда-то хотел собрать такую smile.gif
3. MP3 плеер на пике упоминался здесь: Программирование микроконтролеров - ссылка уже не работает. Тоже ничего сложного: SD, МК, MP3-декодер, ЦАП. У меня сейчас стоит на очереди похожий проект - источник I2S и аналогового аудио для тестирования аудиоаппаратуры - тот же MP3-плеер, только без MP3-декодера, должен уметь играть с SD неупакованный звук (чего категорически не умеют промышленные плееры, да и I2S тоже снаружи нет).
Reflex
Жалко что сайт умер, был хороший, живу в Москве.

Добавлено через 2 мин.
300-500 рублей за одну деталь, или за все сразу?

Добавлено через 27 сек.
Можно потом придумать еще что-то поинтереснее.
volvo
Цитата
Жалко что сайт умер

Сайт не умер, а переехал: http://city.tomsk.net/~pic16f84/mp3vkarman...ru/helpful.html

Правда, открывается долго, но все-же открывается...
xds
Цитата(Reflex @ 7.02.2007 14:48) *
300-500 рублей за одну деталь, или за все сразу?
За всё, кроме SD.
klem4
не совсем по теме: наткнулся на одном из битторрентов на сборник журналов "Схемотехника" за 2001-2006 год, если кому интересно могу дать торрент изи скачать и залить куда-нибудь (~140mb djvu).
volvo
До 2005 года включительно все номера есть на Рапиде:

Сссылки на них:

2001
2002
2003 - битая ссылка ...
2004
2005
Reflex
XDS, ну что приступим? сначала не мог бы ты посоветовать что и где покупать?
xds
По деталям: набросаю схему - посмотрим. Что касается инструмента - что у тебя сейчас есть?
Для начала, минимум:
- паяльник - небольшой (25 Вт) и, желательно, с низковольтным питанием через понижающий трансформатор и заземлённым жалом; приветствуется паяльная станция;
- припой ПОС-61, канифоль твёрдая, спиртово-канифольный флюс;
- бокорезы ("кусачки");
- плоскогубцы;
- пинцет;
- тестер.

Также, почитай первый раздел ("Введение") документа Введение в железо для начинающих

Постараюсь достать фотоаппарат...
Reflex
все есть кроме тестера smile.gif если только тестр <> мультиметр
xds
Мультиметр in Тестеры smile.gif

Я болел. Завтра постараюсь выложить схему. Насчёт покупки деталей мне сложно советовать, я ведь не в Москве живу (знаю у вас только "Чип и Дип" - там некоторые вещи дороже, чем у нас на заказ из "Промэлектроники").
xds
Переходил на Eagle, поэтому была задержка со схемой. Примерно вот так:
Нажмите для просмотра прикрепленного файла
Reflex
а можно комментарии что есть что?
xds
Основой схемы служит IC1 - микроконтроллер (МК) семейства AVR от Atmel - ATmega8. Это 8-разрядный RISС МК с производительностью до 16 MIPS, 8 Кб flash-ПЗУ для программы и 1 Кб ОЗУ для данных.
Нажмите для просмотра прикрепленного файла
Выводы МК, обозначенные как PBx, PDx, PCx (порты) являются пользовательскими - их функции задаются прошивкой контроллера (firmware).
Порт C используется для подключения клавиатуры - через разъём JP2.
Порт D управляет LCD.
Порт B используется как последовательный интерфейс для обмена данными с картой памяти, а также для программирования самого МК.

IC2 - ЖК дисплей - представляет собой модуль MT-16S2D от МЭЛТ, который объединяет в себе ЖК панель 80 x 16 точек, управляющий контроллер и светодиодную подсветку. Управление подсветкой осуществляется через ключ на транзисторе Q1.
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

JP4 - слот карты памяти. Выходные сигналы от МК к карте защищены от короткого замыкания резисторами R1-R3.

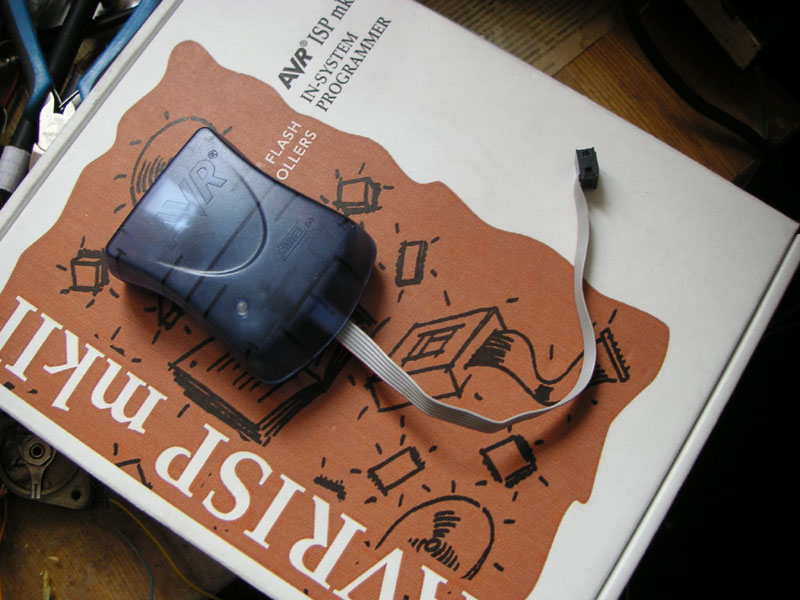

JP1 - разъём для программирования МК - стандартный, 6-контактный, для программатора AVRISP или аналогичных (в простейшем случае - LPT порт и несколько резисторов).
Нажмите для просмотра прикрепленного файла

Питание 3.3В поступает с разъёма JP3 через защитный диод D1 (если перепутают полярность питания) на блокирующий конденсатор C2 и далее ко всем остальным узлам схемы. Питающая линия ("+" питания) обозначается как VCC (common-collector voltage), общий провод ("-" питания) - как GND (ground).

Блокировка питания конденсаторами C1 и С2 нужна для:
- подавления импульсных помех по питанию;
- уменьшения сопротивления источника питания по переменному току (в идеале оно должно быть нулевым), что также способствует более устойчивой работе питаемых компонент.
