Цитата(John @ 4.10.2007 19:51)
1) Как в электрическую цепь подключают амперметр?
Последовательно.
Цитата
2) как можно расширить пределы измерения вольтметра?
С помощью добавочного резистора последовательно с вольтметром. Внутренее сопротивление вольтметра (сопротивление рамки) и резистор образуют делитель напряжения. В таком случае вольтметр можно использовать для измерения напряжений, превосходящих максимальное на котрое рассчитан прибор.
Цитата
3) можно ли вольтметром измерить силу тока, а амперметром - падение напряжения? Что для этого нужно сделать?
Можно.

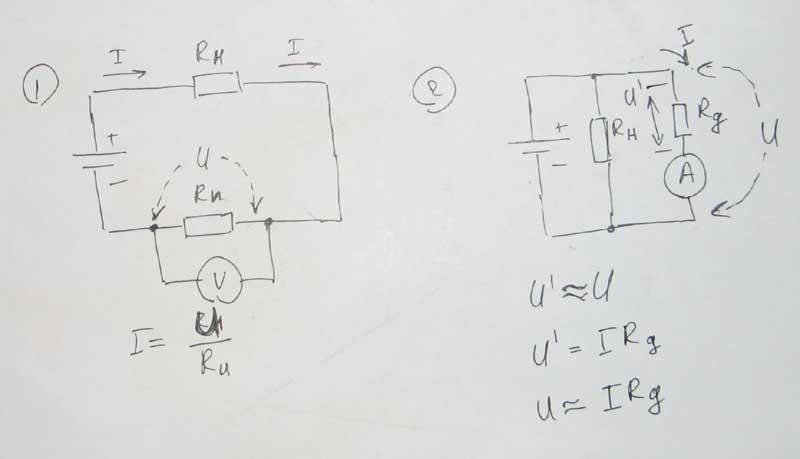

Нажмите для просмотра прикрепленного файлаВ первом случае вольтметр используется для измерения падения напряжения на известном ("измерительном") резисторе (R
и). Из падения и сопротивления по закону Ома можно найти протекающий через резистор (и через всю цепь) ток (I = U / R
и).
Во втором случае напряжение оценивается по току, протекающему через известный резистор (R
д). Для измерения тока используется амперметр, включенный последовательно с резистором. Напряжение находится по закону ома из сопротивления резистора и измеренного тока (U = I * R
д). Большинство стрелочных вольтметров фактически представляют собой микроамперметры с добавочным резистором внутри, т. к. сложно получить достаточное внутреннее сопротивление прибора (у вольтметра оно должно быть как можно большим) - надо мотать много проволоки, рамка будет тяжелой и большой.
Цитата
4) как рассчитать цену деления этих приборов?
Поделить максимальное для данного прибора значение измеряемой величины (обычно самое правое число на шкале) на количество делений шкалы.
