Можете дать пожалуйста ответы по следующим вопросам:
1) Как в электрическую цепь подключают амперметр?
2) как можно расширить пределы измерения вольтметра?
3) можно ли вольтметром измерить силу тока, а амперметром - падение напряжения? Что для этого нужно сделать?
4) как рассчитать цену деления этих приборов?
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
сообщение
Сообщение #2


N337
****

Группа: Пользователи
Сообщений: 737
Пол: Мужской

Репутация: -  26  +


Цитата(John @ 4.10.2007 19:51) *

1) Как в электрическую цепь подключают амперметр?
Последовательно.

Цитата

2) как можно расширить пределы измерения вольтметра?
С помощью добавочного резистора последовательно с вольтметром. Внутренее сопротивление вольтметра (сопротивление рамки) и резистор образуют делитель напряжения. В таком случае вольтметр можно использовать для измерения напряжений, превосходящих максимальное на котрое рассчитан прибор.

Цитата

3) можно ли вольтметром измерить силу тока, а амперметром - падение напряжения? Что для этого нужно сделать?
Можно.

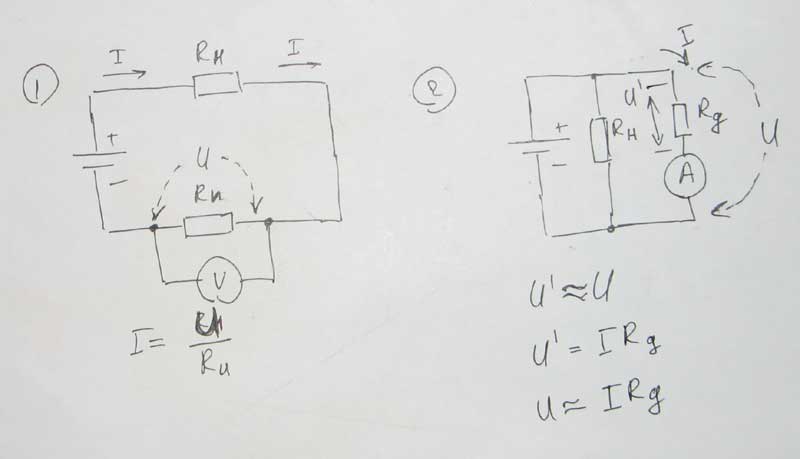

Прикрепленное изображение

В первом случае вольтметр используется для измерения падения напряжения на известном ("измерительном") резисторе (Rи). Из падения и сопротивления по закону Ома можно найти протекающий через резистор (и через всю цепь) ток (I = U / Rи).

Во втором случае напряжение оценивается по току, протекающему через известный резистор (Rд). Для измерения тока используется амперметр, включенный последовательно с резистором. Напряжение находится по закону ома из сопротивления резистора и измеренного тока (U = I * Rд). Большинство стрелочных вольтметров фактически представляют собой микроамперметры с добавочным резистором внутри, т. к. сложно получить достаточное внутреннее сопротивление прибора (у вольтметра оно должно быть как можно большим) - надо мотать много проволоки, рамка будет тяжелой и большой.

Цитата

4) как рассчитать цену деления этих приборов?
Поделить максимальное для данного прибора значение измеряемой величины (обычно самое правое число на шкале) на количество делений шкалы.
