Здравствуйте!

Помогите с расстановкой сил. Направления действия приложенных сил расставил, а дальше застрял.

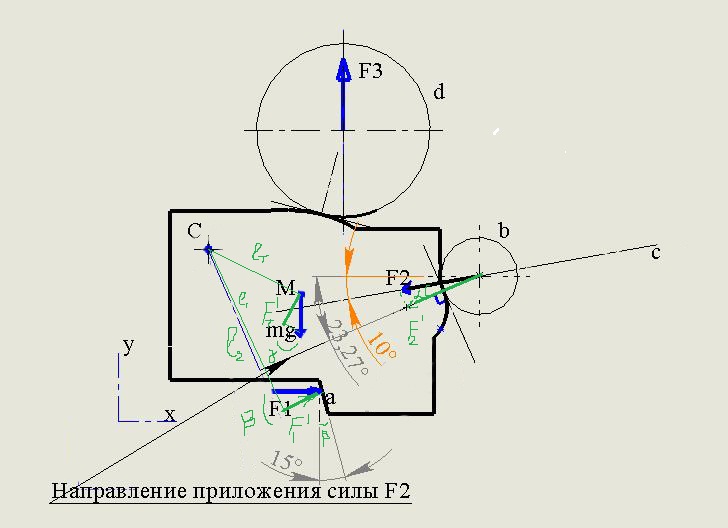

Суть вот в чем.. Тело (с центром масс в точке М) может вращаться вокруг неподвижной оси С. В точке а приложена сила F1. Необходимо найти:
Нажмите для просмотра прикрепленного файла
1) уравновешивающую силу F2. (F2 прикладывается окружностью b вдоль оси с, направленной под углом 10 градусов к оси Х. Направление приложения силы показано на рисунке.)
2) Найти силу F3. (в этом случае F2 в расчетах не учавствует)

А учебник есть? или хотя бы его название.
на сколько я понял, тут проблема в том, чтобы узнать как действует окружность на тело.
ну а дальше стандарт: Сумма всех сил*плече=0.

Перпендикулярно касательной к поверхности действуют. Проблема в том, как правильно определить действующие силы относительно оси вращения.

Man, скажи - сам рисовал картинку? специально для этой темы? если да - прямо сейчас ставлю тебе + в репутацию.. ))
С условием много неясного..
1. Плоскость рисунка - вертикальна? ты это не сказал, но тогда зачем масса и положение ЦМ?
2. Никакие размеры не даны. Углы же - с точностью до сотых градуса! ))
3. вектор F₂ нарисован по одной линии, но его линия прижения почему-то другая..
4. Зачем эти окружности? неясно.
5. Что за F₃? Зачем она?..

Ты воспроизведи условие как можно ближе к тексту. А в прниципе, sheka правильно сказал про моменты.

Понятное дело, что вертикальна. вот как раз когда вертикальна, тогда и нужны масса и положение ЦМ.

я думаю там надо взять сos и не мучаться.

наверное, чтобы знать

это окружность только что отскочила

Нажмите для просмотра прикрепленного файла
F2'=F2*Cos(alpha); alpha=13,27;
F1'=f1*Cos(beta); beta=15;
Ft'=m*g*Cos(gamma);
F2=( f1*Cos(beta)*L1+m*g*Cos(gamma)*Lt )/( Cos(alpha)*L2 );

Lapp, можешь ставить + )) ..наверно поэтому и намудрил с центром масс, он в данном случае не нужен..


sheka прав, чтобы знать)) Можно было и без них, но так наглядней что откуда берется.. окружности - это, грубо говоря, диски, которыми давят на тело под определенным углом.

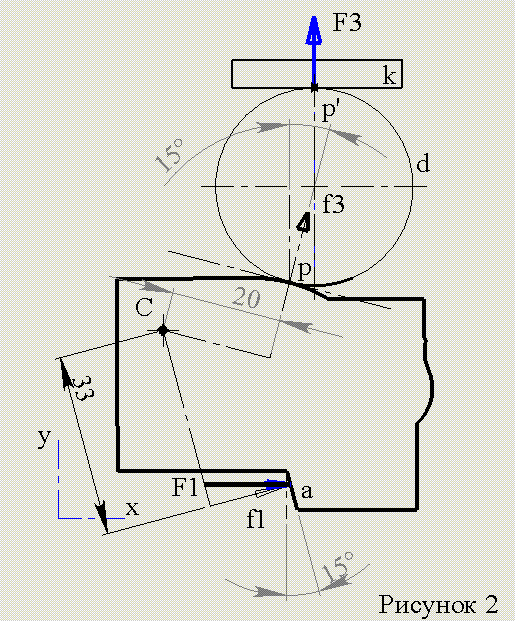

Наверно надо было сразу изобразить на отдельных рисунках.. F3 - это второе условие задачи. (рисунок 2) Тело также может вращаться вокруг неподвижной оси С, в точке Р оно соприкасается с окружностью (диском) d, которая может перемещаться только вдоль вертикальной оси Y. Сила F1 все также действует в а точке а параллельно оси Х. Определить нужно силу F3, которая будет действовать на тело k (изначально не хотел загромождать рисунок, поэтому и не рисовал его).

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

ps sheka, спасибо!

Объясните , пожалуйста, почему это ЦМ и сола тяжести НЕ НУЖНА???

и еще маленький вопрос:
1.какое=то несоответствие!
2.у вас на рисунке 2 оси С!

сегодня утром посмотрю)

Добавлено через 2 мин.
На новых рисунках уже все как надо! от себя +1 тоже. Lapp, извините за плагиат!
И решается вообще все очень легко, но утром.
Но ЦМ по любому НАДО!!!

Добавлено через 4 мин.
Это что, какая-то чертежная программка?

Я так понял, это С и с (различаются регистром).

нет проблем, конечно, приятно..

Про положение плоскости мы так и не услышали..

Тогда я, пожалуй, не стану глубже вникать, а то жаренные мозги я люблю только в тарелке, а не в черепной коробке..
Буду заглядывать )).

Анекдот из жизни. Мне его рассказал мой отец про случай происшедший с его отцом (т.е. с моим дедом):
Приходит дедушка в парикмахерскую в Одессе и садится в кресло. А парикмахер, еврей, начинает спрашивать:
- Хотите я вам сделаю такую прическу? а такую? а может быть такую? или все же вот эту? или вот ту?
Дедушка разозлившись отвечает:
- НЕТ !!!
- Хотите "нет"? Я вам сделаю "нет"!

Так вот и с ЦМ.
Для первого случая все остается прежним:
F2'=F2*Cos(alpha); alpha=13,27;
F1'=F1*Cos(beta); beta=15;
Ft'=m*g*Cos(gamma);
F2=( F1*Cos(beta)*L1 )/( Cos(alpha)*L2 );


Добавлено через 5 мин.
А для второго
33*F1*Cos(15)=f3*20;
F3=f3*Cos(15);
F3=33*F1*Cos(15)*Cos(15)/20;

Добавлено через 3 мин.
в таком случае надо было силу F3 направить в противоположную сторону


Добавлено через 45 сек.
Хотя ее в любом случае НАДО направить в другую сторону.

Спасибо за ++))

далее по порядку...



SolidWorks



Совершенно верно Lapp.



Lapp, а что не ясно с плоскостью? все силы действуют в плоскости XY.



sheka, с F3 согласен)



ЦМ убрал, ибо масса тела меньше приложенной силы F1.




Lapp, будь добр, загляни еще разок.. а то уж больно просто получается...)))

PS прикладываю схемки без путающих окружностей и осей) на первом - f2 - ? на втором - f3 - ?
psps мне казалось, что f2 должно быть меньше F1... есть еще варианты?

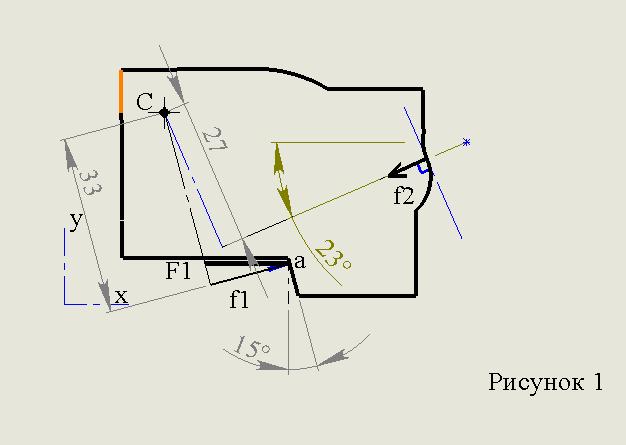

рис 1 Нажмите для просмотра прикрепленного файла

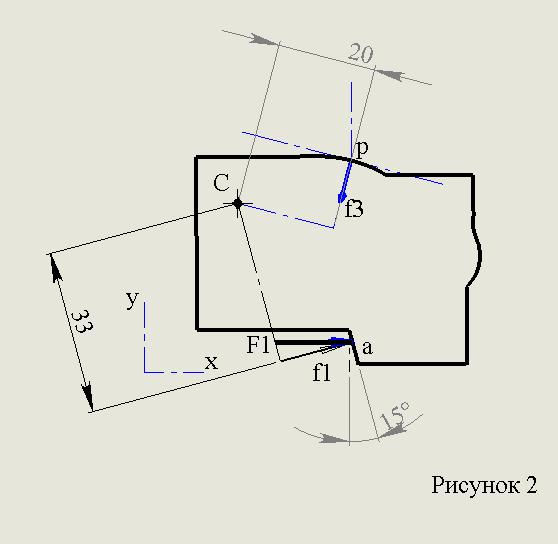

рис 2 Нажмите для просмотра прикрепленного файла

Смешно))) это кто тебе такое разрешил?
Разве что масса тела Намного меньше приложенной силы F1
это тебе казалось. M=F1*L1=F2*L2.
если L1>L2 ---> F1<F2.



Добавлено через 2 мин.
а вот их бы оставил. и тело k тоже там не мешает

ну если на 2 порядка.. она небольшой вклад внесет в действие сил.


с этим не поспоришь
