Селектор адреса, магистрали ISA Опции

[Shults99]

Нарисуйте схему селектора адреса магистрали ISA, выбирающего зону адресов 300...30F в адресном пространстве УВВ. Используйте только логические элементы.


Скажите, что-нибудь, кто знает..

[xds]

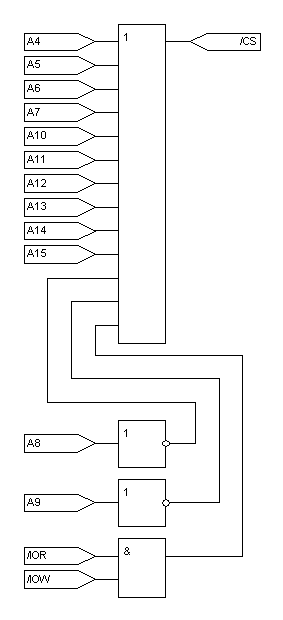

Что-то в этом роде. Смущение вызывает то, что в ISA нет сигнала /IORQ, поэтому адресное пространство УВВ можно выделить только по сигналам /IOR и /IOW, что в общем-то практически не применяется. Т. е. нет необходимости выделять именно адрес УВВ - достаточно просто адреса (из него получается сигнал /CS устройства) и стробов чтения/записи УВВ (из них получаются сигналы /RD и /WR устройства). Тем не менее, в приведённой выше схеме /CS активен только при операциях в адресном пространстве УВВ.

Сообщение отредактировано: xds - 27.02.2006 13:15
