Графика в Delphi, Работа с Canvas. Опции

[dron4ik]

Всем привет. Имеется следующая процедура...она полностью рабочая, но хочется ее изменить...в данный момент процедура выводит квадратики...а хотелось бы чтобы она выводила другую фигуру..или вместо фигуры отображалась маленькая картинка..

procedure TForm02.OnDraw(var Mes: TMessage);

var
  rp, rn: TRect;
begin
  with TProcess02(Mes.LParam) do begin
    with rp, PrevPoint do begin
      Left   := Round(ScaleX * x);
      Right  := Left + CellWidth;
      Top    := Round(ScaleY * y);
      Bottom := Top + CellHeight;
    end;
    with rn, NextPoint do begin
      Left   := Round(ScaleX * x);
      Right  := Left + CellWidth;
      Top    := Round(ScaleY * y);
      Bottom := Top + CellHeight;
    end;
    with PaintBox.Canvas do begin
      Brush.Color := color;// Теперь после потока появился шлейф
      if brush.Color = clwhite then
       brush.Color := clred;
      FillRect(rp);
      Brush.Color :=Color;
      // После умирания потока остается синяя точка
      if brush.Color = clwhite then
       brush.Color := clblue;
      FillRect(rn);
    end;
  end;
end;

[TarasBer]

> или вместо фигуры отображалась маленькая картинка..

var B: TBitmap;

...
// в инициализации где-то, дёргать винт на каждую перерисовку не надо
B := TBitmap.Create;
B.LoadFromFile('kartinka.bmp');
...
// вывод картинки
Canvas.Draw(round(Scale*x), round(Scale*y), B);

[dron4ik]

Спасибо)) что - то подобное я сделал))А что еще можно изменить в этой процедуре?

[мисс_граффити]

dron4ik, изменить можно что угодно
ты определись, что хочешь получить

[dron4ik]

Менять точно не буду щас ничего.Проблемка возникла чуть-чуть иная..могу обьяснить на скрине.Кстате как скрин вставить сюда?)))

[TarasBer]

Через расширенный режим.

[dron4ik]

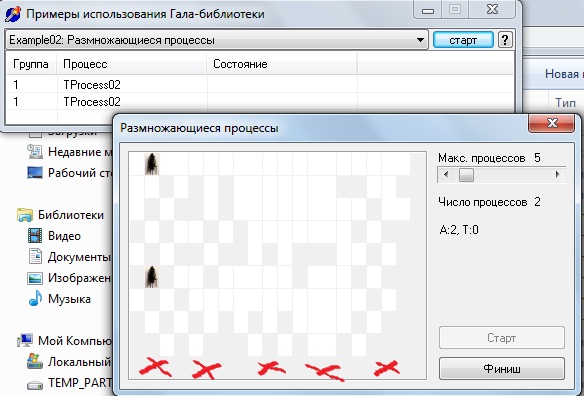

Вот скрин.

Добавлено через 1 мин.
Где находиться красные штрихи, туда почему-то процесс не попадает...будто PaintBox имеет больше размеры, чем размеры области где происходит прорисовка.

[TarasBer]

Ну я вижу, что попадают 9 штук из 10.
У тебя нумерации с 1 нигде нет?

[volvo]

будто PaintBox имеет больше размеры, чем размеры области где происходит прорисовка.

Показывай Example02.pas полностью.

что - то подобное я сделал

- это очень хорошо, конечно, но тогда единственный ответ, который напрашивается - это "значит, что-то сделал неправильно". Ибо изначальный Example02 из Gala (точно так же, как и измененный, как в первом посте) заполняют всю область PaintBox-а:


Откуда вывод: проблема в твоих исправлениях... Телепаты - в отпуске.

[dron4ik]

Я скорее всего не правильно выразился...имел ввиду...где у нас красные штрихи туда процессы не попадают...хотя закрашиваться и там должно где эти самые штрихи.

Добавлено через 3 мин.

unit Example02;

interface

uses
  Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,
  StdCtrls, ExtCtrls, Gala;

const
  WIDTH_02   = 20;
  HEIGHT_02  = 10;
  GM_DRAW_02 = GM_USER;

     type
  TX_02 = 0..WIDTH_02  - 1;
  TY_02 = 0..HEIGHT_02 - 1;

  // Направление движения - приращения по X и Y
  TDirection02 = record
    X, Y: -1..1;
  end;

  TForm02 = class(TForm)
    Panel:               TPanel;
    PaintBox:            TPaintBox;
    LabelCMaxProcess:    TLabel;
    LabelMaxProcess:     TLabel;
    ScrollBarMaxProcess: TScrollBar;
    LabelCProcessCount:  TLabel;
    LabelProcessCount:   TLabel;
    LabelListCount:      TLabel;
    ButtonStart:         TButton;
    ButtonFinish:        TButton;

    procedure FormCreate(Sender: TObject);
    procedure FormClose(Sender: TObject; var Action: TCloseAction);
    procedure ButtonStartClick(Sender: TObject);
    procedure ButtonFinishClick(Sender: TObject);
    procedure ScrollBarMaxProcessChange(Sender: TObject);

  private
    CellWidth,
    CellHeight: Integer;
    ScaleX,
    ScaleY:     Double;
    Group:      Integer;
    Count,
    MaxCount:   Integer;
    BMP: TBitmap;

    procedure OnDraw(var Mes: TMessage);        message GM_DRAW_02;
    procedure OnStart(var Mes: TMessage);       message GM_PROCESS_START;
    procedure OnTermination(var Mes: TMessage); message GM_PROCESS_TERMINATE;
    procedure ShowListCount;

  public
    function CanCreate: Boolean;
  end;

  TProcess02 = class(TGalaProcess)
  private
    DeathTick,
    DivideTick: Cardinal;
    Direction:  TDirection02;
    Speed:      Integer;
    PBMP: TBitmap;
  protected
    procedure Execute; override;
    procedure OnNormalTermination; override;
    procedure OnPrematureTermination; override;

  public
    PrevPoint,
    NextPoint:      TPoint;
    Color:          TColor;
    CanChildCreate: Boolean;

    constructor Create(aGroup: Integer; aParentForm: TForm; aPoint: TPoint;
                aDirection: TDirection02; BMP: TBitmap);
  end;

implementation

{$R *.DFM}

const
{$IFDEF RUSSIAN_VERSION}
  SWindowCaption  = 'Размножающиеся процессы';
  SMaxCaption     = 'Макс. процессов';
  SCountCaption   = 'Число процессов';
  SStartCaption   = 'Старт';
  SFinishCaption  = 'Финиш';
{$ELSE}
  SWindowCaption  = 'Process propagation';
  SMaxCaption     = 'Max. processes';
  SCountCaption   = 'Process count';
  SStartCaption   = 'Start';
  SFinishCaption  = 'Finish';
{$ENDIF}

var
  FormX, FormY: Integer;

{ TForm02 }

procedure TForm02.FormCreate(Sender: TObject);
begin
  Left     := FormX mod (Screen.DesktopWidth - Width);
  Top      := FormY mod (Screen.DesktopHeight - Height);
  FormX    := FormX + 32;
  FormY    := FormY + 32;
  Group    := 0;
  Count    := 0;
  MaxCount := 5;
  with PaintBox do begin
    CellWidth  := Width  div WIDTH_02;
    CellHeight := Height div HEIGHT_02;
    ScaleX     := Width   /  WIDTH_02;
    ScaleY     := Height  /  HEIGHT_02;
  end;
  LabelMaxProcess.Caption      := IntToStr(MaxCount);
  ScrollBarMaxProcess.Position := MaxCount;
  Caption                      := SWindowCaption;
  LabelCMaxProcess.Caption     := SMaxCaption;
  LabelCProcessCount.Caption   := SCountCaption;
  ButtonStart.Caption          := SStartCaption;
  ButtonFinish.Caption         := SFinishCaption;
  ShowListCount;
  BMP:=TBitmap.Create();   // Создаём картинку
  BMP.LoadFromFile(GetCurrentDir()+'\new-1.bmp');  // Загружаем картинку из файла
end;

procedure TForm02.FormClose(Sender: TObject; var Action: TCloseAction);
begin
  if Group <> 0 then begin
    GalaTheater.DestroyGroup(Group);
    Group := 0;
  end;
  Action := caFree;
end;

procedure TForm02.ButtonStartClick(Sender: TObject);
var
  p: TPoint;
  d: TDirection02;
begin
  try
    Group := GalaTheater.GetNewGroup;
    p.x   := (WIDTH_02 div 4)  + Random(WIDTH_02 div 2);
    p.y   := (HEIGHT_02 div 4) + Random(HEIGHT_02 div 2);
    d.x   := 1;
    d.y   := -1;
    ButtonStart.Enabled := False;
    TProcess02.Create(Group, Self, p, d,bmp);

    ButtonFinish.Enabled := True;
  except
    on E: EGalaObjectCreationFail do begin
      Application.MessageBox(PChar(E.Message), 'GalaExample', MB_OK);
      Group := 0;
    end;
  end;
end;

procedure TForm02.ButtonFinishClick(Sender: TObject);
begin
  if GalaTheater.TryToDestroyGroup(Group) then begin
    ButtonFinish.Enabled := False;
    ButtonStart.Enabled  := True;
  end;
end;

procedure TForm02.ScrollBarMaxProcessChange(Sender: TObject);
begin
  MaxCount                := ScrollBarMaxProcess.Position;
  LabelMaxProcess.Caption := IntToStr(MaxCount);
end;

procedure TForm02.OnDraw(var Mes: TMessage);
var
  rp, rn: TRect;
begin
  with TProcess02(Mes.LParam) do begin
    with rp, PrevPoint do begin
      Left   := Round(ScaleX * x);
      Right  := Left + CellWidth;
      Top    := Round(ScaleY * y);
      Bottom := Top + CellHeight;
    end;
    with rn, NextPoint do begin
      Left   := Round(ScaleX * x);
      Right  := Left + CellWidth;
      Top    := Round(ScaleY * y);
      Bottom := Top + CellHeight;
    end;
    with PaintBox.Canvas do begin
      Brush.Color := clWhite;
      FillRect(rp);
      Brush.Color := Color;
      StretchDraw(rn,PBMP);  // Рисуем картинку
      if Brush.Color=clWhite then FillRect(rp); // Закрашиваем если процесс труп
   end;
  end;
end;

procedure TForm02.OnStart(var Mes: TMessage);
begin
  ShowListCount;
  Inc(Count);
  LabelProcessCount.Caption := IntToStr(Count);
end;

procedure TForm02.OnTermination(var Mes: TMessage);
begin
  ShowListCount;
  Dec(Count);
  LabelProcessCount.Caption := IntToStr(Count);
end;

procedure TForm02.ShowListCount;
begin
  LabelListCount.Caption := Format('A:%d, T:%d',
    [GalaTheater.AllActiveCount, GalaTheater.AllTerminatedCount]);
end;

function TForm02.CanCreate: Boolean;
begin
  result := Count < MaxCount;
end;

{ TProcess02 }

procedure TProcess02.Execute;
var
  p: TPoint;
  d: TDirection02;
  r: integer;
const
  Border = 3;
begin
  FFreeOnTerminate := True;
  Priority   := -1;
  DivideTick := GetTickCount + 1000 + Cardinal(Random(2000));
  Send(GM_PROCESS_START);
  while (not Terminated) and (GetTickCount < DeathTick) do begin
    with NextPoint do begin
      x := PrevPoint.x + Direction.x;
      y := PrevPoint.y + Direction.y;
      if not (x <= Low(TX_02)) or (x >= High(TX_02)) and not (y <= Low(TY_02)) or (y >= High(TY_02))  then
        begin
        r:=random(2);      // Обращаем направление по случайной оси
        if r=0 then
          Direction.x := -Direction.x
        else
          Direction.y := -Direction.y;
        end;
      if (x <= Low(TX_02)) or (x >= High(TX_02)) then
      begin
        Direction.x := -Direction.x;
        NextPoint.x:=0;  // Если улетит за стенку вылетит с обратной стороны
        // Чтоб совсем не улетела
      end;
      if (y <= Low(TY_02)) or (y >= High(TY_02))  then
      begin
        Direction.y := -Direction.y;
        NextPoint.y:=0; // Если улетит за стенку вылетит с обратной стороны
        // Чтоб совсем не улетела
      end;
      end;
    if (GetTickCount > DivideTick) then begin
      DivideTick := GetTickCount + 1000 + Cardinal(Random(2000));
      if  (PrevPoint.x >= (Low(TX_02)  + Border)) and
          (PrevPoint.y >= (Low(TY_02)  + Border)) and
          (PrevPoint.x <= (High(TX_02) - Border)) and
          (PrevPoint.y <= (High(TY_02) - Border)) and
          ((ParentForm as TForm02).CanCreate)     then
      begin
        p   := PrevPoint;
        d   := Direction;
        d.x := -d.x;
        try
          TProcess02.Create(Group, ParentForm, p, d,pbmp);
        except
          on EGalaObjectCreationFail do
            Beep;
        end;
      end;
    end;
    try
      Send(GM_DRAW_02, Self, ParentForm, 200);
      PrevPoint := NextPoint;
      Pause(Speed);
    except
      on EGalaTimeout do
        Terminate;
    end;
  end;
end;

procedure TProcess02.OnPrematureTermination;
begin
  OnNormalTermination;
end;

procedure TProcess02.OnNormalTermination;
begin
  Color := clWhite;
  Send(GM_DRAW_02);
  Send(GM_PROCESS_TERMINATE);
end;

constructor TProcess02.Create(aGroup: Integer; aParentForm: TForm;
  aPoint: TPoint; aDirection: TDirection02; BMP: TBitmap);
begin
  inherited Create(aGroup, aParentForm);
  PBMP:=BMP;
  PrevPoint := aPoint;
  NextPoint := PrevPoint;
  Direction := aDirection;
  Color     := TColor(Random(Integer(clYellow)));
  DeathTick := GetTickCount + 5000 + Cardinal(Random(10000));
  Speed     := 80;
end;

initialization
  FormX := 0;
  FormY := 120;

end.

Добавлено через 3 мин.
Volvo, прав! Нужно чтобы закрашивалась вся область PaintBoxa.

Добавлено через 6 мин.
Пробовал менять это:

const
  WIDTH_02   = 20;
  HEIGHT_02  = 10;

Но оказалась, что меняется ширина или высота.

[volvo]

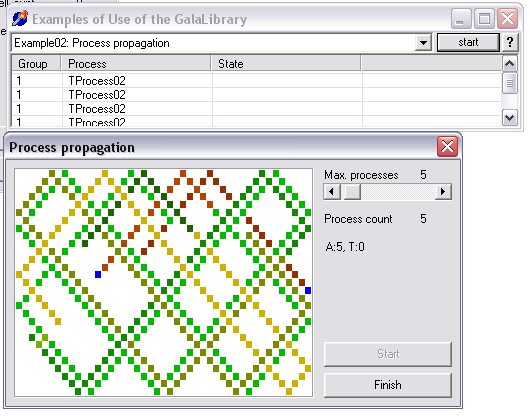

И опять непонятно, что не так... Все закрашивается:

[dron4ik]

Странно.....

Добавлено через 5 мин.
может это изза картинки которую я загрузил?

[мисс_граффити]

размер у картинки такой же, как у "родного" прямоугольничка?

[dron4ik]

метод который я использую он вроде сам "подгоняет " под нужный размер...но заметил что прямоугольники стали больше по сравнению с оригиналом.

[volvo]

А можно присоединить сюда ту картинку, с которой ты работаешь? Я попробовал несколько штук - везде результаты одинаковые, вся поверхность заполняется. Какого размера твое изображение вообще?

Добавлено через 7 мин.
Так. Стоп. Вопрос отменяется, я скопировал твой код один в один - теперь действительно не заполняются крайние снизу и справа ряды. Когда я добавлял к оригинальному коду работу с битмапом - все было прекрасно. Сейчас посмотрю, в чем разница.

[volvo]

Ну, чего и следовало ожидать. Ты что в TProcess02.Execute творишь? Было же нормальное поведение, зачем понадобилось на каждом шаге бегать в случайном направлении? Чтобы усложнить доступ к каким-то клеткам? Это первое. Второе:

      if (x <= Low(TX_02)) or (x >= High(TX_02)) then
      begin
        Direction.x := -Direction.x;
        NextPoint.x:=0;  // Если улетит за стенку вылетит с обратной стороны
        // Чтоб совсем не улетела
      end;

То есть, неважно, куда вылетело - влево или вправо, влетит всегда слева? Как-то не очень правильно это. Тебе надо не менять направление движения (если вылетело справа ,значит двигалось слева направо, после того как появится с другой стороны - должно продолжать двигаться в том же направлении), а проверять, с какой стороны показывать картинку.

В общем, ты сначала расскажи, чего ты хочешь добиться такими магическими изменениями в Execute, а потом посмотрим, как это лучше исправить.

[dron4ik]

В принципе может лучше взять процедуру Execute с оригинала GALA.

Добавлено через 5 мин.
взял с оригинала...не сработало вышла ошибка....

Добавлено через 4 мин.
в общем процедуру Execute такой сделал--теперь PaintBox закрашивается вся область.

procedure TProcess02.Execute;
  var
  p: TPoint;
  d: TDirection02;
const
  Border = 3;
begin
  FFreeOnTerminate := True;
  Priority   := -1;
  DivideTick := GetTickCount + 1000 + Cardinal(Random(2000));
  Send(GM_PROCESS_START);
  while (not Terminated) and (GetTickCount < DeathTick) do begin
    with NextPoint do begin
      x := PrevPoint.x + Direction.x;
      y := PrevPoint.y + Direction.y;
      if (x <= Low(TX_02)) or (x >= High(TX_02)) then
        Direction.x := -Direction.x;
      if (y <= Low(TY_02)) or (y >= High(TY_02)) then
        Direction.y := -Direction.y;
    end;
    if (GetTickCount > DivideTick) then begin
      DivideTick := GetTickCount + 1000 + Cardinal(Random(2000));
      if  (PrevPoint.x >= (Low(TX_02)  + Border)) and
          (PrevPoint.y >= (Low(TY_02)  + Border)) and
          (PrevPoint.x <= (High(TX_02) - Border)) and
          (PrevPoint.y <= (High(TY_02) - Border)) and
          ((ParentForm as TForm02).CanCreate)     then
      begin
        p   := PrevPoint;
        d   := Direction;
        d.x := -d.x;
        try
          TProcess02.Create(Group, ParentForm, p, d,pbmp);
        except
          on EGalaObjectCreationFail do
            Beep;
        end;
      end;
    end;
    try
      Send(GM_DRAW_02, Self, ParentForm, 200);
      PrevPoint := NextPoint;
      Pause(Speed);
    except
      on EGalaTimeout do
        Terminate;
    end;
  end;
end;

Добавлено через 2 мин.
Но двигаются щас они...как-то одинаково симметрично...и однообразно...что то не то((

[volvo]

взял с оригинала...не сработало вышла ошибка....

Естественно, вызов TProcess02.Create должен быть соответствующим (надо добавить еще один параметр). Это единственное, что надо изменить.

Добавлено через 2 мин.

Но двигаются щас они...как-то одинаково симметрично...и однообразно...

Повторяю вопрос - чего ты хочешь получить? Ты ж молчишь, откуда я знаю, что для тебя НЕ симметрично и НЕ однообразно? Значит, пока были не картинки - все было нормально, а как только поменял на изображения - не то? Или все-таки тебе надо чего-то другое, свое, а разработчики Gala тебе не это предоставили? Может, они тоже не телепаты?

[dron4ik]

когда не было картинок...движение процессов было хаотичное...а когда я поменял щас процедуру Execute на оригинал...движение стало предсказуемо...

[volvo]

когда не было картинок...движение процессов было хаотичное...а когда я поменял щас процедуру Execute на оригинал...движение стало предсказуемо...

Неправда. Точно такое же движение и осталось. Никакой хаотичностью и не пахло, направления движения были точно такие же, просто скорость была разная. Ты же в конструкторе процесса сбросил всем скорость на 80, теперь сам жалуешься.
